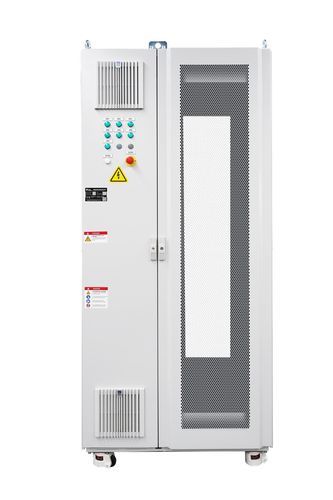

Caja eléctrica de distribución RA1053

equipadaen bastidor 19"para rack para distribución eléctrica

Descripción del producto
La Sentinel Power Cabinet Series 48U (RA1053) es un armario de potencia industrial precableado, certificado UL 508A, diseñado para alojar fuentes de alimentación programables 19 pulgadas de muy alta potencia. Disponible en configuraciones Sentinel-X 48U y Sentinel-Y 48U, ofrece una solución escalable de 10 kW hasta 420 kW, soportando hasta siete módulos de 60 kW en un único chasis 48U. Integra un sistema de barra colectora DC de alta corriente superior a 2000 A y un diseño térmico calibrado para una elevación de temperatura de 30K–50K sobre el ambiente a ciclo de servicio del 100%. El enfriamiento se consigue mediante una matriz redundante de ventiladores de alta presión con >2000 CFM de flujo combinado y puertas perforadas con 85% de apertura, además de sensores de temperatura por bahía y regulación automática de potencia en emergencia por sobretemperatura. Para compatibilidad de red y gestión de calidad eléctrica, dispone de corrección activa del factor de potencia para mantener THDi < 5%, secuencia de arranque escalonada para evitar disparos innecesarios aguas arriba y entrada trifásica equilibrada para eliminar desplazamiento del punto neutro. Entrada compatible 3L+PE 600 A a 400 VAC / 480 VAC (50 Hz/60 Hz). SCCR estándar 10 kA, opción 65 kA. Chasis reforzado con capacidad 1600 kg, enclavamiento de puerta de seguridad, paro de emergencia de doble canal y funciones configurables de control remoto y alarmas.

Características clave

• Alta densidad y escalabilidad: 10 kW–420 kW en huella 48U; soporta hasta 7 × 60 kW.
• Seguridad certificada UL 508A: conforme a UL 508A; SCCR 10 kA estándar, opcional 65 kA; protección de limitación de corriente.
• Precableado, listo para instalar: distribución de entrada AC y barras colectoras DC de alta corriente precableadas en fábrica para reducir cableado en campo y tiempo de puesta en marcha.
• Gestión térmica avanzada: ventiladores redundantes en techo >2000 CFM, puertas perforadas 85%, monitorización de temperatura por bahía, regulación automática de potencia.
• Compatibilidad de red optimizada: PFC activo (THDi < 5%), arranque escalonado, entrada trifásica equilibrada para evitar desplazamiento del punto neutro.
• Diseño robusto y configurable: chasis reforzado (capacidad 1600 kg), enclavamiento de puerta, paro de emergencia de doble canal, opciones de control remoto y alarmas.

Características / Especificaciones técnicas

• Serie: Sentinel Power Cabinet Series 48U
• Número de artículo: RA1053
• Rango de potencia: 10 kW – 420 kW (soporta hasta siete módulos de 60 kW)
• Capacidad busbar DC: distribución de alta corriente >2000 A
• Diseño térmico: elevación de 30K–50K sobre el ambiente a 100% de ciclo
• Refrigeración: matriz redundante de ventiladores de alta presión >2000 CFM; puertas perforadas 85%; sensores de temperatura por bahía; regulación automática de potencia de emergencia
• Calidad de alimentación: corrección activa del factor de potencia, THDi < 5%
• Compatibilidad de entrada: 3L+PE 600 A a 400 VAC / 480 VAC; 50 Hz / 60 Hz
• Índice de corriente de cortocircuito (SCCR): 10 kA estándar; opción de 65 kA
• Corriente nominal: 600 A
• Tensión nominal: 400 VAC / 480 VAC
• Dimensiones externas (A*F*H): 1000*1000*2200 mm
• Capacidad de carga del bastidor: 1600 kg
• Protección y seguridad: arranque escalonado, protección por limitación de corriente, enclavamiento de puerta, paro de emergencia de doble canal
• Opciones para cliente: configuraciones de módulos, control de temperatura y humedad del armario, alarmas acústicas y visuales, opciones de control remoto
