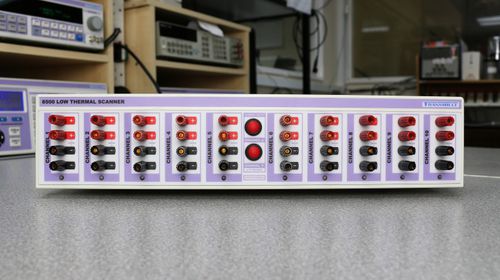

Módulo E/S analógico 8500

RS-232USBGPIB

La automatización de las mediciones mediante el escáner de baja temperatura 8500 permite crear un sistema de medición totalmente automatizado 10 canales referenciados a una única salida situada en la parte trasera de la unidad Conmutación Kelvin de 4 terminales (2 terminales de tensión y 2 de corriente) Tensión máxima de 200 V Corriente máxima de 1 A FEM térmica <150 nV (típica) Resistencia de conmutación <0,2 ohmios La automatización de las mediciones mediante el escáner de baja térmica 8500 permite crear un sistema de medición totalmente automatizado. El uso del escáner 8500 junto con el software ProGraph y el multímetro de la serie 8000 ofrece una solución llave en mano para evaluar la estabilidad de las fuentes de tensión y resistencia. Cada canal ofrece una solución de conmutación de 4 hilos con baja EMF térmica (mejor que 150 nV), lo que hace que el 8500 sea ideal para su uso en mediciones de resistencia de 4 hilos con fines termométricos y para la comparación de resistencias patrón. Los bornes de conexión de 4 mm con ruido térmico ultrabajo garantizan una conexión sencilla, ya que admiten tanto cables de prueba estándar de 4 mm como conexiones con terminales de horquilla y cables pelados, lo que permite reconfigurar rápidamente el sistema de automatización en función del uso. Gracias a que la salida se encuentra en la parte trasera del escáner, las conexiones pueden tenderse de forma eficiente y ordenada, lo que facilita una instalación permanente. Se ha prestado especial atención a la reducción de las tensiones electromagnéticas generadas térmicamente. El autocalentamiento interno se ha reducido prácticamente a cero mediante el uso de relés de enclavamiento que no requieren corriente tras pasar a la posición abierta o cerrada, y mediante el uso de una fuente de alimentación externa, de modo que cualquier disipación de calor se produce fuera de la unidad. Se han utilizado terminales de cobre desoxigenado chapados en oro para ofrecer el máximo rendimiento térmico.
