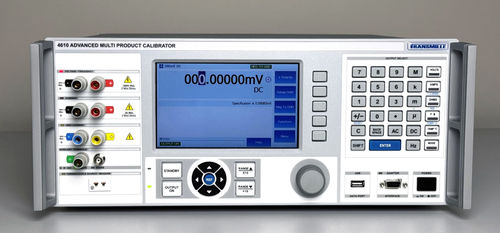

Calibrador multifunción 4610A

de corrientede tensiónantirrobo

Descripción breve

• Tensión DC: 0–1000 V
• Tensión AC: 2 mV–1000 V, 10 Hz–1 MHz
• Corriente DC: 0–30 A
• Corriente AC: 20 µA–30 A, 10 Hz–30 kHz
• Resistencia variable: 0 Ω–1 GΩ
• Capacitancia variable: 300 pF–100 mF
• Salida de frecuencia: 1 Hz–1,2 MHz
• Opciones osciloscopio hasta 3 GHz

Principales características

• Fuente y medida de tensión AC & DC hasta 1000 V
• Fuente y medida de corriente AC & DC hasta 30 A (opciones de corriente máxima seleccionables)
• Resistencia decade y variable 2/4 hilos hasta 1 GΩ
• Capacitancia decade y variable de 300 pF a 100 mF
• Fuente/salida de frecuencia hasta 1,2 MHz
• Fuente y medida de termopar integrada (soporta múltiples tipos)
• Interfaces GPIB (IEEE‑488) y USB estándar
• Pantalla táctil a color de 7"
• Opciones de salida de potencia: tensión y corriente simultáneas, generación de armónicos
• Opciones de osciloscopio de alta banda disponibles (hasta 3 GHz)

Información adicional
Formato: Desktop
Clase de precisión: < 5 ppm, < 10 ppm, < 25 ppm, < 50 ppm, < 100 ppm
Opciones de osciloscopio: < 600 MHz, < 1,1 GHz, < 3 GHz
Corriente máxima: 10 A, 22 A, 30 A
Resistencia máxima: 100 MΩ, 1 GΩ
Salida de potencia: Disponible

Especificaciones 4610A
DC VOLTAGE: 0 – ±1025 V
DC CURRENT: 0 – 30 A
AC VOLTAGE: 2 mV – 1000 V, 10 Hz – 1 MHz
AC CURRENT: 20 µA – 30 A, 10 Hz – 30 kHz
RESISTANCE (PASSIVE): 0 Ω – 1 GΩ
RESISTANCE (VARIABLE): 0 Ω – 1 GΩ (2‑wire, 2‑wire compensated & 4‑wire)
CAPACITANCE (PASSIVE): 1 nF – 10 µF
CAPACITANCE (VARIABLE): 300 pF – 100 mF
FREQUENCY: 10 Hz – 1.2 MHz
TEMPERATURE (THERMOCOUPLE): J / K / T / R / S / B / U / N / E / L / C; resolución 10 µV/°C indicada
TEMPERATURE (PRT / RTD): 2‑wire, 2‑wire compensated & 4‑wire output, selectable R0
POWER (Simultaneous Voltage & Current): Options available, including harmonic generation

Características técnicas

• Modelo: 4610A
• Rango tensión AC & DC: hasta 1000 V
• Rango corriente AC & DC: hasta 30 A (opciones: 10 A, 22 A, 30 A)
• Resistencia (variable/pasiva): hasta 1 GΩ (opción 100 MΩ disponible)
• Capacitancia (variable/pasiva): 300 pF – 100 mF (pasiva 1 nF – 10 µF)
• Salida/fuente de frecuencia: 10 Hz – 1,2 MHz
• Soporte termopar: J, K, T, R, S, B, U, N, E, L, C; resolución 10 µV/°C
• Soporte RTD/PRT: 2 hilos, 2 hilos compensados & 4 hilos, R0 seleccionable
• Interfaces: GPIB (IEEE‑488) & USB estándar
• Pantalla: táctil a color de 7"
• Opciones de salida de potencia: tensión & corriente simultáneas con generación de armónicos
• Opciones osciloscopio: alta banda hasta 3 GHz
