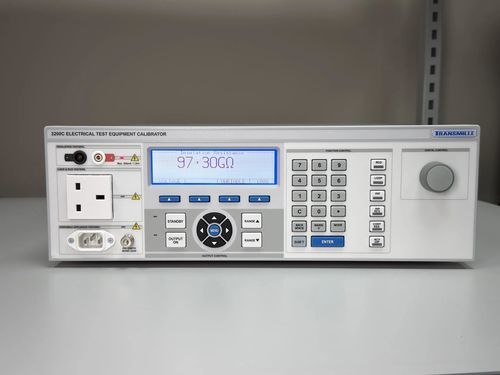

Calibrador de bucle 3200C

multifunciónparámetro eléctricopara comprobador de aislamiento

Descripción
La serie 3200C es un calibrador de pruebas eléctricas que ofrece una plataforma rápida, segura y precisa para la calibración de probadores Loop, RCD, PAT y de aislamiento, diseñado para reducir el tiempo de flujo de trabajo en laboratorio y en campo.

Beneficios clave

• Solución más rápida y segura para calibración de probadores Loop, RCD, PAT y de aislamiento
• Ciclo de calibración típicamente reducido a menos de 15 minutos
• Enchufe de red localizado en el panel frontal para conexión directa de probadores Loop y RCD
• Relación de incertidumbre de ensayo (TUR) de 4:1 para equipos de prueba de electricistas
• Bajo tiempo de calentamiento para mejor portabilidad y despliegue rápido
• Variantes portátiles disponibles para calibración en campo

Resumen
Al consolidar múltiples funciones de prueba en un único sistema, la 3200C reduce la necesidad de varios instrumentos y la exposición a tensiones peligrosas. El enchufe localizado en el panel frontal permite el uso de clavijas de red estándar para muchas pruebas Loop y RCD, mejorando la seguridad y simplificando las conexiones. Ofrece rangos y precisiones adecuados para la calibración de equipos de prueba modernos y de alta precisión.

Familia de productos y variantes

• 3200C — calibrador de sobremesa
• 9200C — variante portátil con capacidades similares y diseño enfocado en portabilidad

Aplicaciones
Diseñado específicamente para la calibración de equipos de prueba de electricistas, incluidos probadores Loop, probadores RCD, probadores PAT y probadores de aislamiento. Soporta adaptadores opcionales para alta tensión, funciones FLASH para PAT y rangos de aislamiento extendidos.

Especificaciones técnicas

• Precisión estándar resistencia de continuidad: 0.2 Ω – 1 kΩ, 1% (opción 0.25%)
• Corriente de continuidad: 0 – 320 mA, 1.3% (mejor precisión a 1 año)
• Resistencia de aislamiento: 0 Ω – 2 GΩ (opciones 2 GΩ – 10 GΩ y 100 GΩ), 0.3% (opción 0.1%)
• Salida de tensión AC: 100 V – 400 V, 0.2% (mejor precisión a 1 año)
• Resistencia de bucle / corriente de prueba de bucle: 3 mA – 3 A, 1.2% (mejor precisión a 1 año)
• Resistencia de conexión a tierra PAT: 0.05 Ω – 1 kΩ, 0.5% (mejor precisión a 1 año)
• Medición de corriente de conexión a tierra PAT: 100 mA – 30 A, 1.5% (mejor precisión a 1 año)
• Resistencia de aislamiento PAT: 0 Ω – 2 GΩ, 0.3% (opción 0.1%)
• Corriente de fuga PAT: 2 mA – 7.7 mA, 1.5% (mejor precisión a 1 año)
• Tensión de prueba de fuga PAT: 100 V – 300 V, 1.5% (mejor precisión a 1 año)
• Relación de incertidumbre de ensayo (TUR) al calibrar equipos de prueba de electricistas: 4:1
• Enchufe de red localizado en el panel frontal para conexión directa de probadores Loop y RCD
• Bajo tiempo de calentamiento; variantes 3200B/9200B operativas en menos de 20 minutos
• Diseñado para reducir el tiempo del flujo de calibración: ciclo típico inferior a 15 minutos
• Opciones y accesorios disponibles: adaptadores HV/ext-HV, adaptador FLASH para funciones PAT FLASH y adaptador Breakdown para HiPot/breakdown y otros módulos específicos
