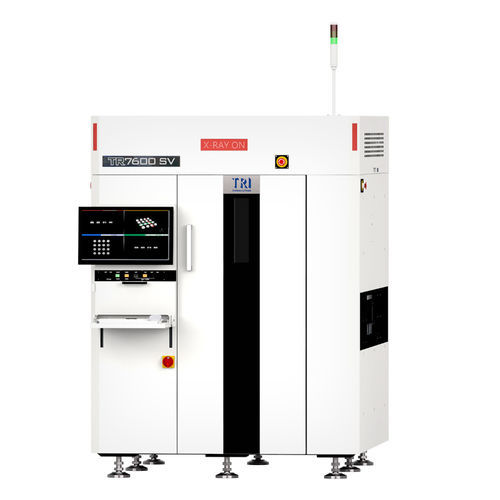

Máquina de control de rayos X TR7600LL SV

óptica3DCT

Introducción
La serie TR7600 SV es un AXI 3D de escaneo lineal diseñado para la inspección de PCB en alta resolución. Ofrece hasta un 20 % de mejora de rendimiento frente a la serie TR7600 SIII. Algoritmos basados en AI permiten una detección precisa de voids y una inspección de alto rendimiento a 7 µm de resolución.

Ensamblajes compatibles / Plataforma robusta
La plataforma permite reconstrucción rápida de imagen y detección de defectos en componentes como:

• BGAs
• Barrel fill
• Condensadores
• Chips / LED chips
• Componentes bajo blindaje RF
• CSPs
• Conectores DIMM
• Flip-chips
• Ground pads
• Gullwing / J-leads
• Disipadores
• LGAs
• Paladin connector
• Resistores / RNET
• SiP / Conectores SMT / SOIC / SOT
• Thermal pads
• QFNs / QFP / THTs

Características

• Inspección de alto rendimiento 7 µm; hasta 20 % de mejora de rendimiento vs modelo anterior
• Nuevo controlador de movimiento EtherCAT para mediciones en tiempo real y mantenimiento simplificado
• Algoritmos de inspección impulsados por AI para clasificación precisa de defectos
• Preparado para Smart Factory — conectividad MES soportada
• Soporte técnico mundial

Sistema de imagen
Cámara: CCD line-scan ultra alta velocidad — 3 o 5 unidades (9 o 15 sensores)
Fuente de rayos X: 60–130 kV
Resolución de imagen: 7 μm–25 μm (opción 7 μm alto rendimiento)
Métodos de inspección: 2D, 2.5D, 3D slicing; Planar CT (opcional)


Tabla de movimiento y control
Eje X: motor servo lineal con controlador (EtherCAT)
Eje Y: husillo de bolas doble accionado + controlador AC-servo de alta precisión
Eje Z: husillo de bolas de alta precisión + controlador AC-servo
Resolución X–Y: N/A


Manejo de placas (Board Handling)
Tamaño máximo PCB: TR7600 SV: 950 x 520 mm; TR7600LL SV: 1000 x 660 mm
Grosor PCB: 0,4–7 mm
Peso máximo PCB: 12 kg
Clearance top: @25 μm: 50 mm; @20 μm: 50 mm; @15 μm: 30 mm; @10 μm: 15 mm; @7 μm: 7 mm
Clearance bottom: @7/10/15/20 μm — TR7600 SV: 80 mm; TR7600LL SV: 70 mm; @25 μm: 55 mm
Clearance de borde: 3 mm o 5 mm
Altura de la cinta: 880–920 mm (opcional 940–965 mm)


Funciones de inspección
Capacidades

• Falta
• Desalineación
• Tombstone
• Billboard
• Polaridad de tantalio
• Rotación
• Flotante

Defectos detectados

• Soldadura insuficiente / excesiva
• Puenteado
• Abierto
• Bola de soldadura
• No humectación
• Void
• Pata levantada

Dimensiones
Dimensiones WxDxH: TR7600 SV: 1600 x 2100 x 1800 mm; TR7600LL SV: 1730 x 2300 x 1975 mm
Altura de torre de señal (no incluida): 519 mm
Peso: TR7600 SV: 3.350 kg; TR7600LL SV: 4.900 kg
Alimentación: 200–240 VAC monofásico, 50/60 Hz, 4 kVA


Especificaciones técnicas

• Modelo: TR7600 SV (variante TR7600LL SV disponible)
• Tecnología: Line-scan 3D AXI con algoritmos AI
• Cámara: CCD line-scan ultra alta velocidad (3 o 5 unidades; 9 o 15 sensores)
• Fuente X-ray: 60–130 kV
• Resolución: 7 μm–25 μm
• Métodos de inspección: 2D, 2.5D, 3D slicing; Planar CT opcional
• Tamaño max PCB: 950 x 520 mm (TR7600 SV) / 1000 x 660 mm (TR7600LL SV)
• Grosor PCB: 0,4–7 mm; peso máx.: 12 kg
• Clearances Top/Bottom: ver sección Board Handling
• Edge clearance: 3 mm o 5 mm
• Altura cinta: 880–920 mm (opcional 940–965 mm)
• Control de movimiento: controlador EtherCAT; X servomotor lineal; Y husillo de bolas doble + AC-servo; Z husillo de bolas alta precisión + AC-servo
• Dimensiones y peso: ver sección Dimensiones
• Alimentación: 200–240 VAC monofásico, 50/60 Hz, 4 kVA
