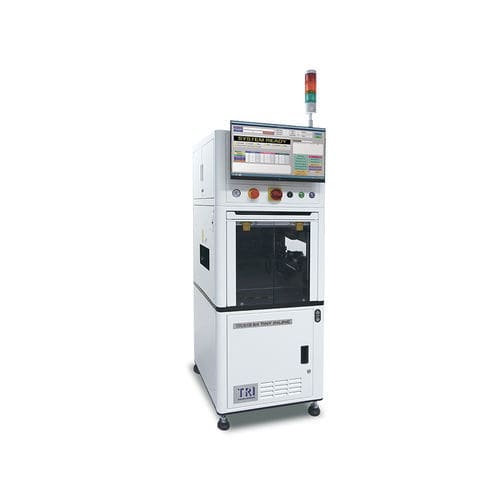

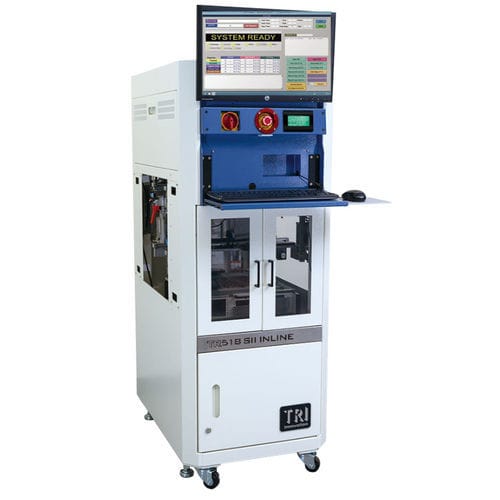

Máquina de prueba eléctrica TR518 SII INLINE

automatizadacontrolada por ordenadorde circuitos impresos

Introducción
El TR518 SII INLINE es una plataforma de prueba MDA automatizada en línea diseñada para placas de circuito impreso de tamaño medio. Admite la familia TR518 SII y proporciona hasta 2496 puntos de prueba analógicos en una configuración totalmente eléctrica y compatible con SMEMA.

Características

• Plataforma de prueba MDA en línea para integración en producción
• Diseñada para los probadores TR518 SII de TRI
• Compatible con SMEMA y con mínima superficie ocupada
• Diseño totalmente eléctrico (sin aire comprimido)
• Hasta 2496 puntos de prueba analógicos (variante TINY INLINE: 1024)

Especificaciones del probador
Puntos de prueba analógicos: TR518 SII INLINE: 2496; TR518 SII TINY INLINE: 1024
Sistema operativo: PC compatible Microsoft® Windows con USB, Windows 10
Tipo de fixture: Inline / inserción manual

Pruebas analógicas

• Matriz de conmutación de medida de 6 hilos
• Fuentes programables AC/DC y DC de alta tensión/corriente
• Medición de componentes R/L/C

Componentes opcionales

• TestJet detección de circuito abierto sin vectores
• Fuente DC programable de alta tensión hasta 100 V / 100 mA
• Sistema de gestión de rendimiento: YMS 4.0

Manipulación de placas
Tamaño PCB min.: 50 x 50 mm
Tamaño PCB máx.: TR518 SII INLINE: 450 x 300 mm (opcional: 500 x 360 mm); TR518 SII TINY INLINE: 330 x 250 mm
Espesor PCB: 0,6 – 5 mm


Dimensiones
AnxPrxAl: TR518 SII INLINE: 900 x 900 x 1640 mm; TR518 SII TINY INLINE: 600 x 800 x 1640 mm
Nota: no incluye torre de señal, altura: 392 mm
Peso: TR518 SII INLINE: 470 kg; TR518 SII TINY INLINE: 320 kg

Información adicional
Plataforma inline totalmente eléctrica compatible con SMEMA, diseñada para minimizar la huella ocupada y posibilitar pruebas MDA TR518 SII en líneas de producción.

Característica / especificaciones técnicas

• Modelo: TR518 SII INLINE (variante: TR518 SII TINY INLINE)
• Fabricante / Marca: TRI (Test Research, Inc.)
• Puntos de prueba analógicos: hasta 2496 (INLINE); 1024 (TINY INLINE)
• Sistema operativo: PC compatible Microsoft® Windows con USB, Windows 10
• Tipo de fixture: Inline / inserción manual
• Hardware de prueba analógica: matriz de conmutación de medida 6 hilos; fuentes programables AC/DC y DC de alta tensión/corriente; medición R/L/C
• Opcionales: TestJet (detección de circuito abierto sin vectores); fuente DC programable hasta 100 V / 100 mA; YMS 4.0
• Tamaño PCB min.: 50 x 50 mm
• Tamaño PCB máx.: 450 x 300 mm (INLINE) / opcional 500 x 360 mm; 330 x 250 mm (TINY INLINE)
• Espesor PCB: 0,6 – 5 mm
• Dimensiones (AnxPrxAl): 900 x 900 x 1640 mm (INLINE); 600 x 800 x 1640 mm (TINY INLINE)
• Peso: 470 kg (INLINE); 320 kg (TINY INLINE)
