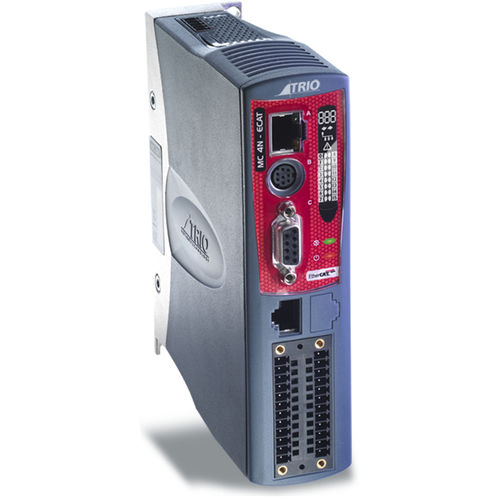

Controlador de movimiento multieje MC4N ECAT Series

de servomotorespaso a pasoEthernet

El MC4N es un coordinador de movimiento de alto rendimiento dedicado a controlar servoaccionamientos y accionamientos paso a paso remotos a través del bus de automatización en tiempo real EtherCAT. Se basa en una versión mejorada del procesador ARM 11 de 532 MHz, lo que lo hace ideal para máquinas con un elevado número de ejes o aplicaciones robóticas. Hasta 32 ejes de accionamiento digital EtherCAT Compatible con los modos de accionamiento de posición, velocidad y par Hasta 1024 E/S EtherCAT Protocolo EtherCAT CoE a CiA402 Interpolación lineal, circular, helicoidal y esférica Formas CAM flexibles, movimiento enlazado Puerto de encóder aislado Compatible con codificador absoluto Biss, EnDAT y SSI Salida vinculada por hardware para control de cámara / láser Ethernet-IP / Modbus TCP / Trio ActiveX / Uniplay HMI / UDP / Interfaz Ethernet incorporada Cálculos de movimiento precisos de 64 bits con procesador ARM 11 de 532 MHz Programación IEC 61131-3 Programación BASIC multitarea Manejo de archivos de texto Transformaciones robóticas 4 entradas de registro de alta velocidad Puertos RS232 y RS485 aislados Ranura para tarjeta de memoria SD Expansión de E/S EtherCAT Expansión de E/S CANopen Pantalla LCD retroiluminada Aprobado por RoHS y CE Plug and Play El MC4N admite hasta 32 ejes de movimiento con registros de posición enteros de 64 bits para una resolución de ejes ultraprecisa. Los accionamientos esclavos EtherCAT y las E/S pueden conectarse y funcionar en los modos cíclicos de posición síncrona, velocidad o par, siempre que el accionamiento los admita.
