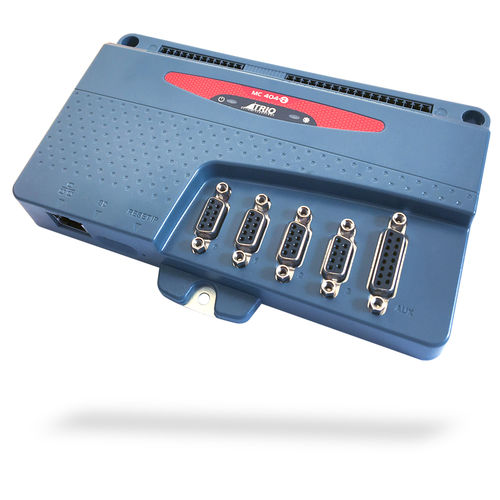

Controlador de movimiento 4 ejes MC404-Z

paso a pasoEthernetdigital

MC404-Z P855 El MC404-Z es un coordinador de movimiento de bajo coste para montaje en panel, orientado a aplicaciones paso a paso de gran volumen. Con una única versión que incluye todas las funciones de serie, no es necesario configurar los ejes con códigos de funciones antes de utilizarlo. Se basa en la tecnología de doble precisión ARM Cortex-M7 de alto rendimiento de Trio y proporciona 4 ejes de control de salida de pulso+dirección o cuadratura para accionamientos paso a paso o servoaccionamientos de entrada de pulso. Trio utiliza técnicas avanzadas de FPGA para reducir el tamaño y encajar la circuitería de salida de pulsos y servo en un encapsulado compacto montado en panel. El MC404-Z está alojado en una robusta carcasa de plástico con chasis de tierra integrado e incorpora todos los circuitos de aislamiento necesarios para la conexión directa a equipos externos en un entorno industrial. Aspectos destacados - Control avanzado de pulso + dirección de 4 ejes - Interpolación lineal, circular, helicoidal y esférica - Formas CAM flexibles, movimiento enlazado - Compatible con codificador absoluto Biss, EnDAT y SSI - Salidas vinculadas por hardware para control de cámara / láser - Interfaz Ethernet-IP / Modbus TCP / Ethernet integrada - Actualización de servo seleccionable de 125 - 4000µs - Cálculos de movimiento precisos de 64 bits en procesador ARM Cortex-M7 - Tecnologías centrales Motion-iX para programación, incluyendo: Programación IEC 61131-3, transformaciones robóticas, manejo de archivos de texto - Ranura para tarjeta de memoria Micro SD - Salidas digitales NPN - Expansión de E/S CANopen - Aprobado por RoHS y CE Diseñado para ofrecer valor Los puertos de eje están diseñados para ofrecer las funciones necesarias para servoaccionamientos o accionamientos paso a paso accionados por impulsos y dirección. Los puertos 0, 1 y 2 pueden configurarse por software como salidas de dirección de impulsos o cuadratura AB.
