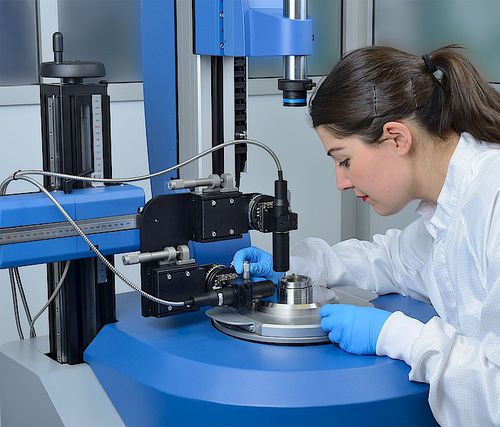

Aparato de medición de alineación OptiCentric® Bonding 5D

ópticopara lentes ópticasde proceso

“ El OptiCentric® que enlazaba la estación 5D se ha desarrollado para alcanzar los requisitos de la exactitud más alta cuando las óptica de la precisión se alinean y se enlazan dentro de una célula. El sistema alinea automáticamente una lente dentro de una célula de modo que el eje óptico de la lente coincida al eje de la simetría de la célula en la inclinación y el cambio. Durante este proceso la lente no es apoyada por la célula, sino es control de una tirada del anillo que se pueda alinear con cualquier eje dentro de la célula. Además, la estación de enlace determina el hueco axial en la dirección de Z entre una superficie de referencia, e.g la superficie superior del reborde de la célula, y la cima de la lente usando el interferómetro integrado de la bajo-coherencia de OptiSurf®. Entonces desplaza la lente a la posición de blanco Características dominantes Alineación de lentes en una célula 5 grados de libertad Colocación de la exactitud del sistema: x \ µm de /y \ de /z 1 θx, θy 2arcsec (Exactitud de la alineación de la lente dependiendo de la muestra) Duración de ciclo corta minuto 5 (sin el pegamento que dispensa y que cura ULTRAVIOLETA) Proceso completamente automatizado de la alineación Proceso estable, independiente de la calificación del operador Cambio rápido y fácil al otro type \ /html de la muestra”
