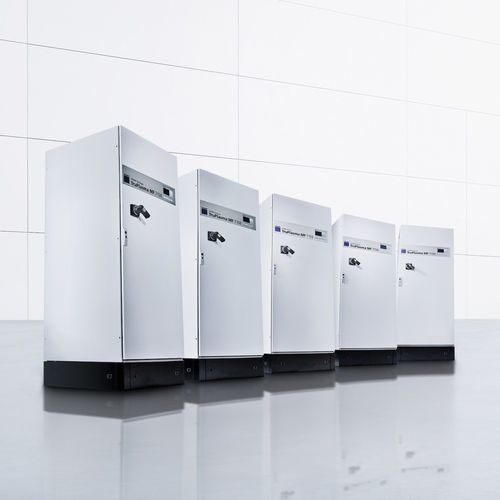

Alimentación eléctrica de pie TruPlasma MF Series 7000 (G2)

AC/ACpara aplicaciones industrialesde alta potencia

Resumen
La TruPlasma MF Serie 7000 (G2) ofrece control total de los procesos de pulverización MF mediante una gestión de arco y un comportamiento de encendido superiores. Diseñada como fuente de alimentación para recubrimientos de gran superficie y procesos reactivos exigentes, como la pulverización por doble magnetrón. Pico de eficiencia superior al 90% y eficiencia operativa por encima del 80%, junto con gestión eficiente del agua de refrigeración para reducir costes de explotación.

Principales beneficios

• Máxima calidad de recubrimiento y productividad: excelentes resultados y altas tasas de deposición incluso en procesos reactivos exigentes.
• Eficiencia máxima: picos de eficiencia > 90%; eficiencia operativa > 80%.
• Alimentación estable en todas las condiciones ambientales: fiable incluso con altas temperaturas del agua de refrigeración y bajas presiones diferenciales.
• Uso global: amplio rango de tensión de conexión sin necesidad de adaptaciones técnicas.

Aplicaciones

• Recubrimiento de gran superficie (por ejemplo, vidrio arquitectónico) donde la estabilidad y la homogeneidad son críticas.
• Recubrimiento de pantallas planas y paneles táctiles mediante doble magnetrón para capas ultra‑finitas de AlxOx.
• Fabricación de células fotovoltaicas y recubrimiento de vidrio solar con capas conductoras transparentes (TCO) mediante pulverización MF.

Beneficios para el cliente / Control del proceso

• Control preciso del proceso con pocos ajustes para equilibrar sensibilidad al arco y rendimiento.
• Gestión de arco superior: alta velocidad de reacción, energía residual reducida y prevención de daños por arco en el blanco; admite modo de transición controlado por tensión.
• Múltiples interfaces y el software TruControl Power facilitan la configuración y el diagnóstico.

Opciones

• Deshumidificación activa del armario eléctrico para entornos de muy alta humedad (requiere control del agua de refrigeración).
• Puerta del armario con apertura amplia (opción 180°; estándar 130°).
• Interfaces: Profinet, Profibus, EtherCAT, E/S analógicas y digitales para integración.
• Gestión de arco ultra‑rápida (UltraFastTreatment ≤ 1 mJ/kW en opción; estándar ≤ 10 mJ/kW). Se requiere categoría de seguridad 3 para UltraFastTreatment.
• Ignición auxiliar para reducir formación de arcos y estrés térmico; tensión de ignición y tiempo de rampa ajustables.
• Opción de rango de frecuencia ampliado: 20–70 kHz para generadores MF hasta 100 kW (estándar 20–50 kHz).

Software
TruControl Power: software multilingüe y fácil de usar para operación, configuración y diagnóstico del generador.

Componentes del sistema y accesorios

• Cables de potencia MF TRUMPF Hüttinger optimizados suministrados para garantizar el rendimiento del sistema.
• Selección de componentes del sistema adecuados para adaptar la TruPlasma MF Serie 7000 (G2) al entorno de instalación.

Descargas
Folleto del producto disponible en formato PDF.

Especificaciones técnicas

• Denominación: TruPlasma MF Serie 7000 (G2)
• Marca: TRUMPF
• Pico de eficiencia: > 90%
• Eficiencia operativa típica: > 80%
• Rango de potencia: generadores MF disponibles hasta 100 kW (variantes y opciones)
• Rango de frecuencia estándar: 20–50 kHz; rango ampliado opcional: 20–70 kHz (hasta 100 kW)
• UltraFastTreatment (opcional): ≤ 1 mJ/kW; tratamiento ARC estándar: ≤ 10 mJ/kW
• Requisito de seguridad para UltraFastTreatment: categoría de seguridad 3
• Ignición auxiliar: tensión de ignición y tiempo de rampa ajustables
• Puesto de armario: apertura estándar 130°; opción 180°
• Refrigeración: gestión eficiente del agua de refrigeración; funcionamiento fiable a altas temperaturas y bajas presiones diferenciales
• Interfaces: Profinet, Profibus, EtherCAT, E/S analógicas y digitales
• Software: TruControl Power (multilingüe) para operación, configuración y diagnóstico
• Aplicaciones típicas: doble magnetrón, recubrimiento de gran superficie, procesos reactivos, recubrimientos finos para pantallas y fotovoltaica
