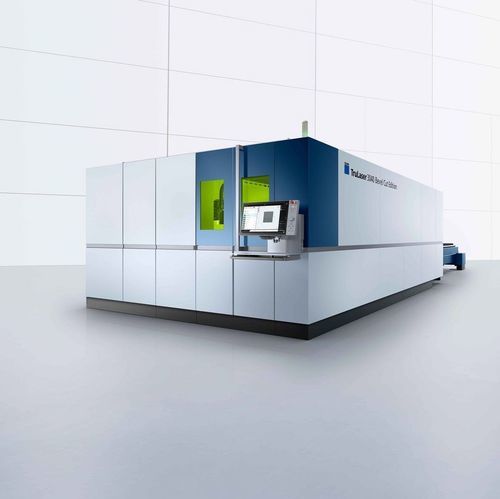

Máquina de corte láser de fibra TruLaser 30 Bevel Cut series

láser 2Dpara aluminiopara acero inoxidable

Resumen
El TruLaser Serie 3000 Bevel Cut Edition es un sistema de corte láser 2D con capacidad de corte biselado integrada. La unidad de corte se inclina para producir chaflanes, avellanados y bordes angulados hasta 50°, permitiendo aplicar chaflanes directamente en máquina sobre chapas finas y gruesas (según aplicación). La función biselada resulta rentable con bajos porcentajes de piezas biseladas (aprox. 5 %) y reduce los procesos posteriores.

Ventajas principales

• Capacidad de biselado hasta ±50° para chaflanes, avellanados y bordes redondeados.
• Reducción de operaciones posteriores: menos procesos secundarios y menores costes de ensamblaje.
• Flexibilidad de materiales: biselado para acero estructural y acero inoxidable; corte vertical para otros materiales.
• Funciones 2D completas en corte vertical: Highspeed Eco, CoolLine, EdgeLine Bevel, BrightLine fiber, etc.

Aplicaciones destacadas

• Chaflanes y avellanados precisos en piezas de chapa fina y gruesa.
• Contornos finos y chaflanes en acero estructural de gran espesor.
• Corte biselado eficiente para acero inoxidable (por ejemplo con nitrógeno) manteniendo la capacidad de corte vertical para otros materiales.

Funciones y equipamiento

• EdgeLine Bevel: programar y cortar chaflanes, avellanados y bordes redondeados en la máquina.
• CoolLine: refrigeración por bruma de agua en la cabeza de corte para procesado fiable de acero grueso y anidado más estrecho.
• Nanojoints: fijación segura con reapensado mínimo y extracción sencilla de piezas.
• Protección contra colisiones y Smart Collision Prevention: protección de la cabeza de corte y reducción del uso de microuniones.
• Smart Rerun: reanudación automática tras colisiones leves o fallos de corte para evitar tiempos de inactividad.
• AdjustLine: adaptación del proceso de corte a variaciones en la calidad del material.
• DetectLine y Sorting Guide: posicionamiento por cámara y asistencia en manipulación.
• Drop&Cut: aprovechamiento eficiente de restos de chapa con posicionamiento por cámara en directo.
• Dot Matrix Code: marcado láser 2D para identificación e integración en la cadena de proceso.
• MobileControl App y Touchpoint HMI: operación remota e interfaz táctil intuitiva.
• Conectividad digital (OPC UA, Oseon): integración software e Industria 4.0.
• BrightLine fiber, PierceLine, mezclador de gas integrado, FlexLine, Highspeed / Highspeed Eco: funciones avanzadas para corte, perforación y eficiencia de gas.

Comparativa - Datos técnicos (resumen)
Modelo | TruLaser 3040 Bevel Cut | TruLaser 3060 Bevel Cut | TruLaser 3080 Bevel Cut
Velocidad máxima simultánea | 170 m/min | 170 m/min | 170 m/min
Eje X (recorrido) | 4002 mm | 6067 mm | 8037 mm
Eje X (corte biselado 50°) | 3355 mm | 5420 mm | 7470 mm
Eje Y | 2099 mm | 2576 mm | 2576 mm
Eje Y (corte biselado 50°) | 1600 mm | 2077 mm | 2077 mm
Potencia láser (TruFiber 12001) - máx. | 12000 W | 12000 W | 12000 W
Espesor máx. acero | 30 mm | 30 mm | 30 mm
Espesor máx. acero con pack | 35 mm | 35 mm | 35 mm
Espesor máx. acero (bisel 50°) | 15 mm | 15 mm | 15 mm
Espesor máx. inox | 40 mm | 40 mm | 40 mm
Espesor inox con pack | 50 mm | 50 mm | 50 mm
Espesor máx. inox (bisel 50°) | 10 mm | 10 mm | 10 mm
Espesor máx. aluminio | 30 mm | 30 mm | 30 mm
Espesor máx. cobre/latón | 12,7 mm | 12,7 mm | 12,7 mm
Consumo medio en producción (TruFiber 12001) | 16 kW | 16 kW | 16 kW

Información adicional
La función Bevel Cut es rentable a partir de aproximadamente un 5 % de piezas biseladas. Aplicar chaflanes directamente en máquina reduce etapas posteriores y puede disminuir tiempos y costes de fabricación de subconjuntos.

Características / especificaciones técnicas

• Denominación comercial: TruLaser Serie 3000 Bevel Cut Edition.
• Ángulo de bisel: hasta 50°.
• Umbral económico para uso de bisel: desde ~5 % de piezas con corte biselado.
• Espesor típico de chaflanes: hasta 25 mm (según aplicación y configuración).
• Fuente láser: TruFiber 12001 (hasta 12 kW).
• Espesor máximo acero (corte vertical): 30 mm (35 mm con pack).
• Espesor máximo acero para bisel 50°: 15 mm.
• Espesor máximo inox (corte vertical): 40 mm (50 mm con pack).
• Espesor máximo inox para bisel 50°: 10 mm.
• Espesor máximo aluminio: 30 mm.
• Espesor máximo cobre/latón: 12,7 mm.
• Velocidad máxima simultánea: 170 m/min.
• Consumo medio en producción (TruFiber 12001): aprox. 16 kW.
• Modelos disponibles: TruLaser 3040 / 3060 / 3080.
