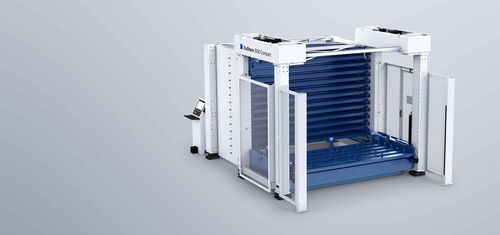

Almacén automático vertical TruStore 3000 Compact series

compactomodular

Resumen
El sistema de almacenamiento en torre TruStore Serie 3000 Compact es una solución modular de entrada para la automatización del mecanizado de chapa. Admite formatos grande y extragrande y se puede conectar a sistemas de corte láser 2D, punzonadoras o combinados punzonado/láser para habilitar producción sin supervisión y turnos nocturnos. En la página se citan capacidades aproximadas de 15–85 toneladas y, en otras secciones, 18–75 toneladas según la configuración.

Ventajas principales

• Diseño modular y ampliable para implementaciones de automatización por fases.
• Permite fabricación sin supervisión y turnos nocturnos para reducir costes por pieza.
• Huella compacta, cambios rápidos de material y almacenamiento estructurado de materia prima y piezas terminadas.
• Control y visibilidad del inventario con el software Oseon.

Variantes y equipamiento

• Formatos y pesos: gran formato (≈ 3000×1500 mm) hasta 3000 kg por compartimento; formato extragrande (≈ 4000×2000 mm) hasta 5000 kg por compartimento.
• Torre simple: el elevador de palets almacena 6–13 palets gran formato (altura torre ≈ 3390 mm) o 4–9 palets extragrande (altura torre ≈ 3550 mm) con altura de apilado 90 mm; torre baja premontada reduce el tiempo de instalación y la carga sobre el suelo.
• Torre doble: añadir una segunda torre para aumentar capacidad hasta 12 palets adicionales en gran formato o 8 en extragrande.
• Opciones de entrada/salida: estación bajo el elevador, carros sin elevación, carros con mesa elevadora, carros simples o dobles; recorrido adaptable al emplazamiento.
• Opciones: clasificación de piezas PartMaster, bases de palet para piezas pequeñas, pesaje integrado para inventario continuo.

Integración y software

• Conexión indirecta mediante carros de transporte (LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster) o conexión directa de unidades de carga/descarga (LiftMaster Compact, LiftMaster Store, LiftMaster Store Linear) para minimizar tiempos de ciclo.
• Oseon proporciona visibilidad de inventarios, gestión del flujo de material e integración con máquinas TRUMPF conectadas.

Datos técnicos (comparativo)
TruStore 3030 Compact vs TruStore 3040 Compact
Formato de chapa: 3048 mm × 1524 mm vs 4064 mm × 2032 mm
Altura de apilado: 90 mm vs 90 mm
Carga máxima por compartimento: 3000 kg vs 5000 kg


Características / especificaciones técnicas

• Denominación comercial: TruStore Serie 3000 Compact
• Capacidad de almacenamiento mencionada: aprox. 15–85 t (gran y extragrande); referencia alternativa 18–75 t para producción sin supervisión según configuración
• Formatos disponibles: gran ≈ 3000×1500 mm (TruStore 3030 Compact), extragrande ≈ 4000×2000 mm (TruStore 3040 Compact); tabla comparativa cita 3048×1524 mm y 4064×2032 mm
• Altura de apilado: 90 mm
• Carga máxima por compartimento: 3000 kg (3030) / 5000 kg (3040)
• Número de palets (torre simple): gran formato 6–13; extragrande 4–9 (ejemplos a 90 mm)
• Expansión a doble torre: +12 palets (gran) o +8 palets (extragrande)
• Compatibilidad: integración con unidades de automatización TRUMPF y software Oseon; opciones PartMaster y variantes de carros
