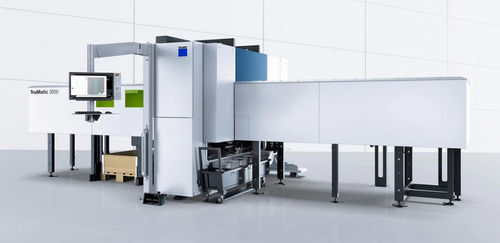

Máquina de corte láser TruMatic 3000

para metalde chapaCNC

Resumen La TruMatic 3000 fiber es una máquina combinada de punzonado y láser que integra punzonado, corte láser, conformado y roscado en una sola unidad. Combina un accionamiento de punzonado totalmente eléctrico (DeltaDrive) con el láser TruFiber para ofrecer alta productividad, menor consumo energético y ocupación reducida.

Principales ventajas

• Procesos múltiples en una plataforma: punzonado, corte láser, conformado y roscado sin necesidad de volver a fijar la pieza.
• Calidad para producción en serie: matriz descendente y mesas con cepillos o rodillos para un manejo sin arañazos.
• Automatización continua: trampillas de extracción, soluciones de clasificación y automaciones modulares para producción en varios turnos.
• Eficiencia energética: DeltaDrive combinado con TruFiber reduce consumo y emisiones frente a máquinas combinadas convencionales.

Aplicaciones

• Operaciones combinadas: contornos cortados por láser con características punzonadas (embutidos, nervaduras, escalonados, marcados) en un mismo proceso.
• Materiales reflectantes: TruFiber resiste las retroreflexiones y permite procesar cobre, latón, titanio y otros metales no ferrosos.
• Producción en volumen de piezas pequeñas con expulsión integrada y descarga automatizada de piezas grandes.

Automatización y equipamiento destacados

• Opciones de automatización: SheetMaster (carga/descarga/paletizado), SheetMaster Compact, SortMaster Compact, GripMaster, ToolMaster Linear y sistemas de buffer/ordenado.
• Manipulación de piezas: trampillas integradas, tolvas y buffers intermedios; clasificación automática hasta 180 x 180 mm; descarga de piezas grandes hasta 400 x 600 mm.
• Características de calidad: matriz descendente, mesas de cepillos o de bolas, función integrada de aplanado.
• Fiabilidad de proceso: unidad de corte universal compatible con láser de estado sólido, Smart Punch Monitoring para detección temprana de rotura de punzón.
• Operación y software: Touchpoint HMI, app MobileControl, TruTops Boost para programación y planificación.

Notas Disponible en dos configuraciones: estándar y Pack Performance DeltaDrive para mayor fuerza/velocidad de punzonado. La combinación DeltaDrive + TruFiber puede reducir el consumo energético del sistema en aproximadamente un 65% respecto a soluciones convencionales (según configuración).

Especificaciones técnicas

• Modelo: TruMatic 3000 fiber
• Concepto de accionamiento: DeltaDrive (puncionado totalmente eléctrico)
• Láser: TruFiber (láser de estado sólido, resistente a retroreflexiones)
• Versiones: Estándar y Pack Performance DeltaDrive
• Fuerza/velocidad punzonado (estándar): 165 kN, aprox. 650 carreras/min
• Fuerza/velocidad (Performance): 180 kN, aprox. 800 carreras/min
• Eficiencia energética: DeltaDrive + TruFiber ≈ -65% consumo frente a combinados convencionales
• Capacidad de clasificación: hasta 180 x 180 mm
• Descarga piezas grandes: hasta 400 x 600 mm
• Materiales: aceros, inox y metales no ferrosos reflectantes (cobre, latón, titanio)
• Compatibilidad automatización: SheetMaster, SortMaster Compact, GripMaster, ToolMaster
• Funciones de proceso: aplanado integrado, expulsión de piezas pequeñas, transportador de virutas
• Software y control: Touchpoint HMI, TruTops Boost, MobileControl
