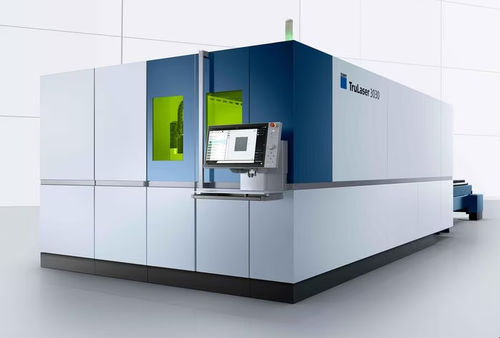

Máquina de corte láser 2D TruLaser 3030 fiber

para aluminiopara acero inoxidablepara acero

Resumen
Familia de máquinas de corte por láser 2D fiber diseñada para flexibilidad y productividad. TruLaser 3030 fiber, TruLaser 3040 fiber, TruLaser 3060 fiber y TruLaser 3080 fiber incorporan los láseres TruFiber y BrightLine fiber para alta calidad de canto y extracción fácil de piezas. Varias funciones de proceso y sistemas de asistencia incrementan la disponibilidad y reducen la intervención del operador.

Principales ventajas y funciones

• BrightLine fiber: cantos de corte de alta calidad para una extracción y menos posprocesado
• CoolLine: refrigeración dirigida para cortes filigrana en acero de construcción grueso
• Drop&Cut: posicionamiento guiado por cámara para producir piezas a partir de chapas residuales
• Manejo intuitivo: pantalla táctil grande con parámetros de corte integrados
• Condition Guide: monitorización continua del estado de la máquina
• Smart Collision Prevention: reduce el riesgo de colisiones y minimiza microjoints
• DetectLine: reconocimiento de posición por cámara para repaso preciso
• Highspeed / Highspeed Eco: boquillas que reducen consumo de nitrógeno y aumentan rendimiento
• Opciones TruFiber hasta 24 kW para alta productividad en chapas medias y gruesas

Aplicaciones

• Corte de alta velocidad en chapas finas
• Corte de metales no ferrosos con TruFiber
• Procesado de chapas con recubrimiento de película
• Corte de acero de construcción grueso con CoolLine y packs de corte
• Compatible con automatización para carga/descarga, clasificación y conexión a almacenes

Otras funciones destacadas y sistemas de asistencia

• Nanojoints: fijación mínima en el esqueleto para facilitar la extracción de las piezas
• Part Station: clasificación eficiente y manipulación móvil de piezas
• Fiber Care: disponibilidad ampliada y repuestos para TruFiber con contrato de servicio
• Smart Rerun: reanudación autónoma tras colisión ligera o defecto de corte
• AdjustLine: ajuste sencillo a variaciones de calidad de material
• Sorting Guide: asistencia por cámara para retirada y clasificación
• MobileControl app: operación y monitorización desde tablet
• Dot Matrix Code: códigos 2D aplicados por láser para identificación
• EdgeLine Bevel: biselado y contornos redondeados en la máquina
• RotoLas: mecanizado de tubos y perfiles en la máquina 2D

Características / Especificaciones técnicas

• Dimensiones generales (por modelo): Longitud / Anchura / Altura — 3030: 9229 mm / 6145 mm / 2200 mm; 3040: 11200 mm / 6373 mm / 2200 mm; 3060: 15450 mm / 6878 mm / 2200 mm; 3080: 19620 mm / 6968 mm / 2200 mm
• Peso (máquina base): 3030: 11700 kg; 3040: 14300 kg; 3060: 19800 kg; 3080: 21850 kg
• Velocidad máxima (simultánea): 170 m/min (todos los modelos)
• Área de trabajo X / Y: 3030: 3000 mm / 1500 mm; 3040: 4000 mm / 2000 mm; 3060: 6000 mm / 2500 mm; 3080: 8000 mm / 2500 mm
• Peso pieza máx. (ejemplos): sin cambiador de palets pesados — 3030: 1100 kg; 3040: 2000 kg; 3060: 2900 kg; 3080: 4710 kg; con cambiador pesado — 3030: 1800 kg; 3040: 3300 kg; 3060: 4900 kg; 3080: 7850 kg
• Opciones TruFiber y espesores representativos: TruFiber 4000 (4 kW): acero 22 mm (25 mm con pack); inox 20 mm (35 mm con pack); aluminio 20 mm; cobre/latón 8 mm. TruFiber 6000 (6 kW): acero 25 mm (32 mm pack); inox 25 mm (35 mm pack); aluminio 25 mm; cobre/latón 10 mm. Versiones 9 kW / 12 kW / 24 kW aumentan espesores máximos (ej. hasta 40–60 mm según pack).
• Consumo / potencia media en producción (ejemplos): TruFiber 4001 ≈ 10 kW; 6001 ≈ 11 kW; 9001 ≈ 14,5 kW; 12001 ≈ 16 kW; 24001 ≈ 27 kW
• Procesos y opciones: BrightLine fiber, Highspeed / Highspeed Eco, CoolLine, FlexLine, EdgeLine Bevel, RotoLas, Smart Rerun, DetectLine, Sorting Guide, Drop&Cut, Nanojoints, PierceLine, mezclador de gas integrado, Touchpoint HMI, Cutting Assistant
• Notas: Los límites técnicos exactos dependen de la configuración, las opciones y los packs; la gama puede variar por país.
