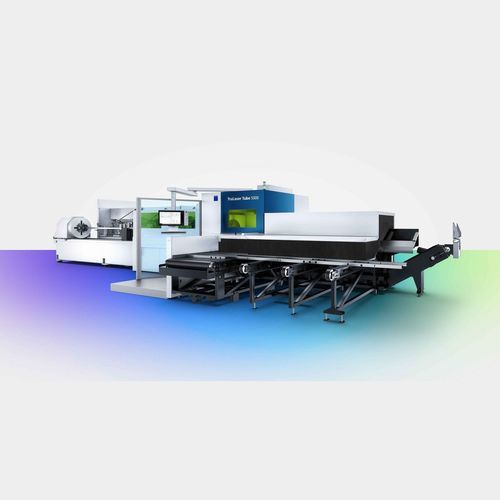

Máquina cortatubos orbital automática TruLaser Tube 5000

láserprogramableCNC

Presentación
La TruLaser Tube 5000 es una máquina de corte láser para tubos redondos y perfilados hasta 180 mm. Emplea láseres TruFiber (TruFiber 4001 / 6001) y opciones modulares de automatización para reducir tiempos de ciclo y ofrecer producción flexible desde piezas únicas hasta series.

Características destacadas

• Reducción de tiempos pieza mediante RapidCut y altas velocidades de avance del láser de estado sólido
• Concepto de máquina abierto que facilita carga, descarga y mantenimiento
• Mandril autocentrante que permite sujeción en todo el rango sin retooling
• Parámetros sincronizados y datos de corte TRUMPF para resultados de corte consistentes
• Opción de corte biselado hasta 45° para uniones soldadas
• Sistemas de sensores avanzados para control fiable del proceso
• Integración de operaciones posteriores (p. ej. roscado) para reducir pasos posteriores
• Extensión del círculo exterior opcional para mayor holgura y flexibilidad

Sistemas y opciones

• RapidCut – máxima dinámica y reducción de tiempos, especialmente en materiales finos
• ScanLine – sensores de sección de luz para medir y compensar tolerancias de material
• Mandril autocentrante con monitorización continua por sensores para alta precisión
• Opción de biselado – cortes de alta calidad hasta 45°
• Paquete tecnológico de roscado – integra taladrado por flujo, roscado y taladrado helicoidal (hasta ocho herramientas)
• Spatter Guard – aplicación de agente desmoldeante en producción para evitar adherencia de salpicaduras
• FocusLine – control automático de la posición focal según el material
• PierceLine – control y monitorización del proceso de penetración para perforaciones precisas y rápidas
• Pack X-Blast – geometría de boquilla optimizada para reducir consumo de gas y mejorar la fiabilidad
• Acoplamiento magnético con fuelle para proteger la cabeza de corte en colisiones
• Código Dot Matrix – marcado 2D estandarizado
• Automatización e interfaces: LoadMaster Tube, almacén de tubos, mesas transportadoras, interfaces de descarga y clasificación
• Touchpoint HMI, Programming Tube y MobileControl App para manejo intuitivo y supervisión remota; conectividad OPC UA

Aplicaciones

• Mobiliario – cortes precisos de tubos y perfiles para conjuntos soldados y estructuras
• Equipamiento comercial – flexibilidad desde prototipos hasta series
• Maquinaria agrícola – trabajo de tubos de pared gruesa para componentes duraderos
• Equipos de fitness – producción automatizada de piezas tubulares
• Fabricación de maquinaria – combinación tubo/chapa para optimizar diseños

Ficha técnica (extracto)
Diámetro exterior máximo tubo redondo: 152 mm
Diámetro exterior máximo tubo redondo (opcional): 170 mm
Perfil rectangular – lado máx. / diámetro del círculo envolvente: 152 mm / 170 mm
Perfil rectangular – lado máx. (opcional): 180 mm / 180 mm
Longitud máxima de material para carga automática (LoadMaster Tube 6,5 m): 6500 mm
Longitud máxima de material para carga automática (LoadMaster Tube 8,0 m): 8000 mm
Longitud pieza terminada (unidad de descarga 3 m): 3000 mm
Longitud pieza terminada (3 m + 1,5 m): 4500 mm
Longitud pieza terminada (6,5 m): 6750 mm
Longitud pieza terminada (6,5 m + 1,5 m): 8000 mm
Peso por tramo máx. (estándar/opcional): 25 kg/m
Peso máximo material con LoadMaster Tube 6,5 m: 162,5 kg
Peso máximo material con LoadMaster Tube 8,0 m: 200 kg

Datos láser - TruFiber 4001: Potencia máx. 4000 W; Acero: 10 mm; Inox: 6 mm; Aluminio: 6 mm; Cobre/Latón: 5 mm
Datos láser - TruFiber 6001: Potencia máx. 6000 W; Acero: 14 mm / 10 mm (según variante); Inox: 10 mm / 8 mm; Aluminio: 10 mm / 8 mm; Cobre/Latón: 5 mm

Especificaciones técnicas

• Marca: TRUMPF
• Modelo: TruLaser Tube 5000
• Diámetro tubo redondo máx. (estándar/opcional): 152 mm / 170 mm
• Perfil rectangular lado máx. (estándar/opcional): 152 mm / 180 mm (círculo ext. 170 mm / 180 mm)
• Longitud material para automatización: 6500 mm / 8000 mm (LoadMaster)
• Longitudes piezas (ejemplos): 3000 / 4500 / 6750 / 8000 mm
• Peso por tramo máx.: 25 kg/m
• Opciones láser: TruFiber 4001 (4000 W); TruFiber 6001 (6000 W)
• Cortes biselados: hasta 45° (opcional)
• Opciones integradas: RapidCut, ScanLine, SeamLine Tube, FocusLine, PierceLine, paquete roscado, Spatter Guard, X-Blast
• Compatibilidad de automatización: LoadMaster Tube, almacén de tubos, mesas transportadoras, interfaces de descarga
• Software / Interfaces: Touchpoint HMI, Programming Tube, MobileControl; OPC UA
