Punzonadora CNC TruMatic 7000 series

hidráulicaeléctricade chapa

Visión general

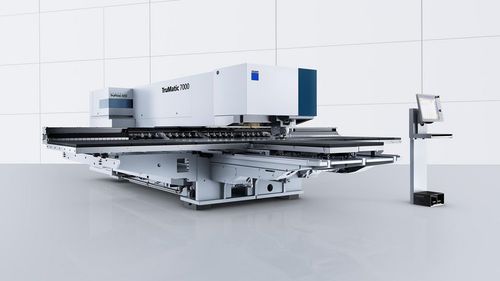

La TRUMPF TruMatic 7000 es una máquina combinada punzonado‑láser de alta productividad que integra punzonado electrohidráulico y corte láser CO2 TruFlow 4000 para obtener bordes precisos, formados flexibles y elevado rendimiento. Disponible en formato grande y mediano y totalmente automatizable con SheetMaster y ToolMaster para carga, descarga y clasificación fiables.

Principales ventajas

• Matriz activa para punzonado y conformado sin arañazos con carrera de conformado desde abajo.
• Alta calidad de borde y corte de precisión con el TruFlow 4000 (máx. 4000 W).
• Ejes láser adicionales que aumentan la productividad y mejoran el aprovechamiento del material.
• Cambiador automático de toberas para reemplazos rápidos en producción automatizada.
• Tapas de extracción de piezas protegidas por sensores para una evacuación segura y reproducible.
• Automatización productiva: SheetMaster, ToolMaster, SortMaster y GripMaster reducen manipulación y permiten funcionamiento multiformato.
• Combinación punzonado + láser que reduce trabajos secundarios y posibilita fabricación de piezas complejas en una sola máquina.

Aplicaciones
La TruMatic 7000 procesa contornos delicados, piezas filigranas y carcasas de mayor tamaño. Operaciones típicas: punzonado, embutición, roscado por formado, achaflanado de bordes cortados por láser, MultiBend y combinaciones que a menudo eliminan el rebabado posterior.

Datos técnicos (resumen)
Formatos: grande / mediano. Dimensiones (An x Pr x Al): 10190 x 8898 x 2328 mm (grande) | 10190 x 8450 x 2328 mm (mediano). Cadencia punzonado (E = 1 mm): hasta 1200 1/min. Marcado: hasta 3000 1/min. Área de trabajo (punzonado/láser grande X x Y): 3050 x 1550 mm (mediano: 2500 x 1250 mm). Funcionamiento combinado X x Y: 2500 x 1550 mm (mediano Y 1250 mm). Espesor máx. chapa: acero/INOX 8 mm, aluminio 6 mm. Peso máx. pieza: 280 kg (grande) / 200 kg (mediano). Fuerza máx. de punzonado: 220 kN. Tiempo cambio MultiTool: 0,3 s. Posiciones de herramientas (ej.): hasta 21 útiles / 4 garras (grande). Láser: TruFlow 4000, máx. 4000 W. Tamaño máx. trampilla de evacuación: 500 x 500 mm. Consumo medio en producción (TruFlow 4000): 28,5 kW; desconexión automática: 1,5 kW.

Equipamiento y opciones (seleccionadas)

• Matriz activa (punzonado y conformado sin arañazos)
• Mesas de bolas o de cepillos para materiales sensibles
• Cambiador de toberas automático
• Funciones Smart: Smart Load, Smart Unload, Smart Punch Monitoring
• Conectividad y software: TruTops Boost, Oseon, interfaces OPC UA
• Herramientas de nivelado y cluster integradas
• Automatización: SheetMaster, ToolMaster, SortMaster Box, GripMaster
