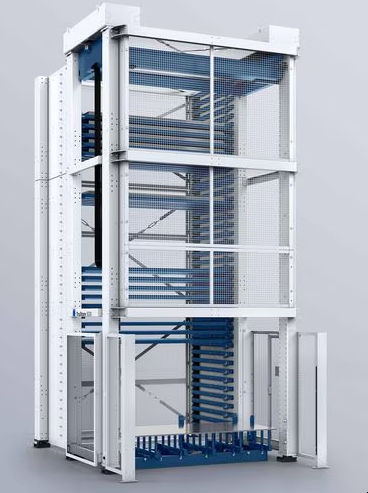

Torre de almacenamiento para placas TruStore 30 series

para envases planosmodularpara chapas

Resumen
Sistema de torre de almacenamiento modular para manejo de chapas. La TruStore Serie 3000 reduce la superficie ocupada y puede ampliarse paso a paso hasta formar células de corte y plegado totalmente automáticas. Selección de la altura de torre entre varios niveles disponibles y configuración de alturas de bandejas a 90 mm, 170 mm o 260 mm. El sistema se conecta a máquinas TRUMPF de corte láser 2D, punzonado, combinados punzonado/láser y plegado.

Principales ventajas

• Mayor tiempo de actividad de las máquinas y flujo de material optimizado para mejorar la eficiencia de tiempo y coste.
• Ahorro de espacio — hasta un 85 % menos de superficie de instalación frente a soluciones convencionales.
• Ampliación modular — añadir torres, carros o módulos de automatización según crezcan las necesidades de producción.
• Alta capacidad de almacenamiento — capacidad escalable hasta aproximadamente 210 toneladas según configuración; opciones de torre simple o doble.
• Control de producción con Oseon — datos transparentes de inventario y flujo de material para gestión centralizada.

Comparación técnica representativa
Comparar versiones seleccionadas:
TruStore 3030 | TruStore 3040
Tamaño de chapa: 3048 x 1524 mm | 4064 x 2032 mm
Alturas de pila: 90 mm / 170 mm / 260 mm | 90 mm / 170 mm / 260 mm
Carga máxima por compartimento: 3000 kg | 5000 kg

Conceptos de sistema y equipamiento

• Torre simple con elevador de palets: alturas configurables (ejemplos de ~3,4 m a ~8,4 m) y número de palets según configuración.
• Torre doble: aumento de capacidad añadiendo una segunda torre.
• Opciones de entrada/salida: estación de entrada/salida bajo el elevador de palets, carros de entrada/salida (con o sin mesa elevadora) y accesos longitudinales o frontales.
• Integración de automatización: conexión indirecta mediante carros de transporte (LoadMaster, LiftMaster, SheetMaster, BendMaster, etc.) o conexiones directas en la torre; admite carros simples y dobles y recorridos personalizados.
• Células de proceso: conectar varias máquinas para corte, punzonado/láser y plegado, con opción de cinta PartMaster para clasificación de piezas.

Características adicionales

• Alturas de compartimentos ajustables (90 / 170 / 260 mm) para palets o soportes auxiliares.
• Dispositivo de pesaje opcional en el elevador de palets para seguimiento continuo de inventario.
• Opción de mesa de desembalaje para separar material de las palets de madera.
• Diferentes configuraciones de estaciones de carga/descarga y topes plegables para acceso automatizado o manual.

Especificaciones técnicas

• Denominación: TruStore Serie 3000
• Formatos disponibles (ejemplos): TruStore 3030 (3048 x 1524 mm), TruStore 3040 (4064 x 2032 mm)
• Alturas de compartimento: 90 mm, 170 mm, 260 mm
• Carga máxima por compartimento (ejemplos): 3030 = 3000 kg, 3040 = 5000 kg
• Configuraciones de altura de torre: desde aprox. 3,4 m hasta aprox. 8,4 m (varios niveles seleccionables)
• Capacidad de almacenamiento (ejemplos): hasta aproximadamente 210 toneladas en formato grande (dependiente de la configuración)
• Concepto modular expandible: compatible con máquinas TRUMPF y módulos de automatización (LoadMaster, LiftMaster, SheetMaster, PartMaster, BendMaster)
• Software: Oseon para gestión del flujo de material e inventario
