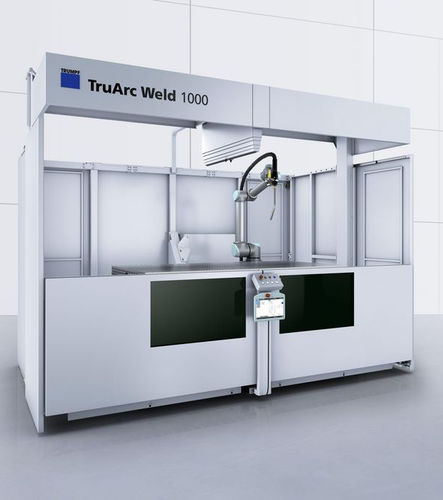

Máquina de soldar por arco TruArc Weld 1000

MAGMIGde impulso

Resumen
La TruArc Weld 1000 es una célula de soldadura por arco automatizada para series pequeñas y medianas. Permite una puesta en marcha rápida, programación intuitiva y operación flexible en una o dos estaciones. Está disponible sin cabina o como máquina TÜV-testada y certificada CE con cabina de seguridad integrada, sistema de extracción y carcasa anti-deslumbramiento. Diseñada para reducir tiempos de ajuste y ofrecer calidad de cordón reproducible con conectividad digital.

Ventajas clave

• Manejo y programación sencillos: unidad de control intuitiva y programación en la antorcha o directamente en el control del robot para minimizar tiempos de programación.
• Smart Seam Tracking: seguimiento inteligente del cordón en línea que ajusta la trayectoria en tiempo real; orientación y compensación de la antorcha gestionadas por el cobot.
• Seguridad según estándares TRUMPF: cabina opcional o integrada con protección antideslumbramiento, extracción autolimpiable e iluminación LED; operación colaborativa del robot.
• Instalación y arranque rápidos: puesta en marcha en pocas horas.
• Soldadura productiva: equipo FRONIUS de alto rendimiento y opción de dos estaciones para montaje y producción en paralelo.

Aplicaciones / Ejemplos de piezas

• Consola (acero): placa 25 mm sobre chapa curva 8 mm con cinco cordones — mayor productividad desde la primera pieza.
• Dispositivo de sujeción para transporte (acero 6 mm): ahorro de tiempo y costes en series pequeñas.
• Caja de distribución (3 mm acero cromo-níquel): proceso CMT para baja aportación térmica y buena apariencia del cordón.
• Unión en I de aluminio (1 mm): ejemplo de soldadura CMT en aluminio.
• Unión de esquina en inox (1 mm): ejemplo para chapas finas inoxidables.
• Unión en T en acero (8 mm): ejemplo para chapas más gruesas.

Equipamiento y opciones

• Robot: robot colaborativo UR10e de seis ejes con sensor de esfuerzo/momento; eje lineal opcional para posicionamiento lateral.
• Fuente de soldadura: FRONIUS TPS 320i C PULSE con Welding Package PMC, antorcha ultra-fina 350 A y alimentación de hilo externa.
• Smart Seam Tracking: seguimiento automático del cordón para ajuste en directo y configuración consistente de la antorcha.
• Programación: unidad de mando intuitiva, programación en antorcha y en control del robot para tiempos de enseñanza cortos.
• Cabina de seguridad (opcional o incluida): extracción integrada, protección antideslumbramiento de apertura automática, iluminación LED y tabique para operación en dos estaciones.
• Mesa de trabajo: mesa 3D con patrón de orificios D16 en rejilla 50 x 50 mm; dimensiones 2000 x 1000 x 100 mm; superficie endurecida.
• Carga por grúa: opción de apertura de la cubierta para facilitar la carga de piezas pesadas/grandes.
• Paquetes tecnológicos: CMT opcional para menor aporte térmico y salpicaduras; soldadura pendular para cordones anchos/chapas gruesas.
• Integración digital: interfaces OPC UA y compatibilidad con Oseon, herramientas de monitorización y análisis.

Datos técnicos

• Tipo de robot: brazo robot industrial colaborativo
• Número de ejes: 6
• Alcance del robot: 1300 mm
• Repetibilidad: +/- 0,05 mm
• Fuente de soldadura (tipo): FRONIUS TPS 320i C PULSE
• Rango de corriente MIG/MAG: 3 A - 320 A
• Dimensiones de la cabina (equipada): 3605 mm x 2454 mm x 2818 mm
• Peso (con cabina): 2940 kg
