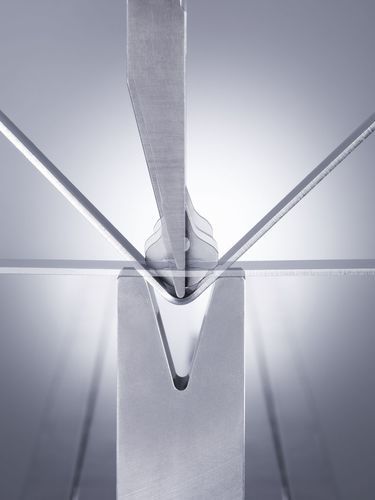

Útil para prensa de plegar

Resumen
Los útiles de plegado TRUMPF cubren una amplia gama de aplicaciones en punzonado y plegado: útiles estándar y a medida, versiones ligeras para facilitar el manejo y soluciones Heavy‑Duty para trabajo en chapa gruesa. Los útiles con sensor permiten la medición directa del ángulo en la zona de proceso para asegurar la primera pieza correcta.

Pedido / E‑Shop
Pedidos 24/7 a través del E‑Shop TRUMPF. La plataforma ofrece configuración guiada, filtros por geometría y compatibilidad con máquinas, historial de pedidos y descarga de facturas para simplificar la compra y la trazabilidad.

Útiles estándar
TRUMPF suministra útiles superiores e inferiores como piezas sueltas o conjuntos. Hay más de 150 geometrías de uso común en stock. El código Data Matrix en los útiles permite escaneo rápido e importación automática de datos al control de la máquina.

Útiles ligeros
Las variantes ligeras reducen el peso hasta un 35% frente a los diseños estándar, facilitando la manipulación y acelerando el montaje manual, manteniendo la compatibilidad con geometrías superiores habituales.

Útiles Heavy‑Duty
Los útiles Heavy‑Duty están diseñados para chapas gruesas (hasta 30 mm) y cargas elevadas (dimensionados hasta 6000 kN/m). La gama incluye útiles superiores e inferiores, adaptadores, soportes, herramientas en Z y soluciones RollBend, optimizadas para prensas TruBend Serie 8000 de gran formato.

Útiles con ancho de matriz constante
Los útiles inferiores con ancho de matriz constante permiten combinar distintos ángulos en V sin reequipo, reduciendo la anchura de la huella, mejorando el efecto de la lámina de plegado, disminuyendo los daños en la chapa y acortando la longitud mínima del ala.

Útiles con sensor
Los útiles con sensor funcionan según el principio ACB. Discos palpadores integrados en la forma del útil miden directamente en la zona de proceso para permitir la regulación automática del ángulo. Están disponibles adaptadores para plegados en U con alas largas.

Recubrimientos LASERdur (LASERdur AL / LASERdur ZN)
Los recubrimientos LASERdur reducen la adhesión de aluminio y zinc causada por abrasión, incrementan la dureza superficial y las propiedades de deslizamiento y ofrecen resistencia a la corrosión, reduciendo marcas y mantenimiento.

TecZone Bend — Tool Setup Optimizer
TecZone Bend genera programas de plegado. La opción Tool Setup Optimizer analiza familias de piezas para identificar el uso común de útiles y combina estaciones para minimizar cambios de herramienta, reducir tiempos de puesta a punto y aumentar el rendimiento.

Servicios (relacionados con el producto)

• Modificación de útiles estándar: cambios de radio, formas especiales y adaptaciones de ángulo según especificaciones del cliente.
• Asesoramiento y soluciones a medida: evaluación de viabilidad y apoyo en el desarrollo de útiles especiales complejos.
• Servicio y reparación de útiles: reparación y reacondicionamiento con entrega de datos digitales actualizados tras el servicio.
• Servicio de reafilado: reafilado profesional de útiles desgastados y suministro de datos 3D actualizados.

Útiles especiales (ejemplos)

• Útil completo para bisagras: diseñado para dimensiones fijas de bisagra con tope integrado para producción rápida sin backgauge externo.
• Útil con ventana pivotante: para perfiles cerrados o piezas en U; adaptador pivotante facilita la extracción.
• RollBend: soporta la chapa uniformemente para minimizar el movimiento relativo entre útil y pieza.
• Útil para lamas en contornos cerrados: forma ranuras de ventilación deformando la chapa en la plegadora.
• Útil de conformado para radios: herramientas superior e inferior en cierre por forma para piezas circulares; el radio de plegado depende de la herramienta, espesor y material.
• Útil para piezas U anchas: forma perfiles U muy altos en una sola operación; expulsor y muelles evitan atascos.
• Útil con mordazas rotativas grandes: sobreplegado por mordazas giratorias para compensar el rebote en piezas U altas.
• Útiles offset / cuello de cisne para piezas C: garganta y altura ajustables para producción de perfiles en C.
• Lámina de plegado TRUMPF: puesta sobre el útil inferior para prevenir marcas por fricción.
• Matrices con radios R3: radios de trabajo mayores para evitar desgarros de film y marcas visibles en chapas revestidas.

Especificaciones técnicas

• Útiles Heavy‑Duty: para espesores hasta 30 mm; cargas hasta 6000 kN/m.
• Útiles ligeros: reducción de peso hasta 35% respecto a diseños estándar.
• Código Data Matrix: escaneo e importación automática de datos de útil al control.
• Útiles con sensor: discos palpadores integrados y principio de medida ACB para medición directa del ángulo en la zona de proceso.
• Recubrimientos LASERdur (AL / ZN): mayor dureza superficial, mejores propiedades de deslizamiento y resistencia a la corrosión.
• TecZone Bend Tool Setup Optimizer: análisis del uso de útiles para minimizar cambios de utillaje.
• Servicio de reafilado: reafilado y provisión de datos 3D actualizados tras servicio.
• Variantes especiales: bisagras, RollBend, louver, U ancho, mordazas giratorias, cuello de cisne, matrices con radios aumentados.
