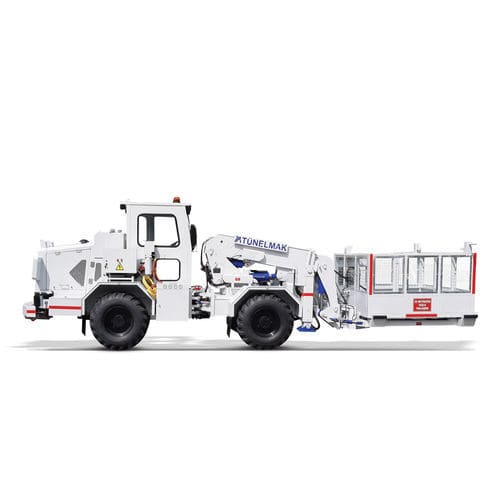

Vehículo utilitario para mina subterránea Adroit 520AH

diéselautopropulsadocon 4 ruedas motrices

Resumen
Adroit 520AH es una plataforma articulada autopropulsada con cesta, diseñada para trabajos subterráneos y en espacios confinados. Fabricada según la norma EN280, cuenta con motor diesel Deutz 103 kW (Euro Stage III), eje motriz Dana 4×4 de transmisión hidrostática y sistema de frenos S.A.H.R con capacidad de ascenso en pendiente del 40%.

Características clave

• Capacidad de elevación: 1500 kg + 2 personas (brazo cerrado)
• Altura máxima de elevación (suelo de la cesta): 5,8 m
• Motor Deutz 103 kW diesel (Euro Stage III)
• Sistema de tracción hidrostática con eje y transmisión Dana 4×4
• Sistema de frenos S.A.H.R con capacidad de pendiente 40%
• Cilindros estabilizadores y estabilización automática de la cesta
• Sistemas de seguridad: detección de inercia y detección de sobrecarga

Cesta y capacidad de elevación
La cesta mide 2,00 m x 2,00 m x 1,10 m. Capacidad: 1500 kg + 2 personas cuando el brazo está completamente cerrado; 500 kg + 2 personas cuando el brazo está completamente abierto (telescopado). El brazo permite movimientos de ±30° derecha/izquierda y -15° / +65° abajo/arriba. Capacidad de carga sin estabilizadores (brazo cerrado): 500 kg + 2 personas. La cabina está certificada FOPS Nivel 2 y ROPS.

Aplicaciones
Adroit 520AH es idóneo para minería, mantenimiento de túneles de metro y otras operaciones subterráneas como sistemas de ventilación, instalaciones electromecánicas, trabajos de inyección y colocación de dinamita.

Especificaciones técnicas

• Modelo: Adroit 520AH
• Conformidad: norma EN280
• Motor: Deutz 103 kW diesel (Euro Stage III)
• Tracción / Transmisión: eje motriz Dana 4×4 hidrostático y sistema de tracción hidrostática
• Sistema de frenos: S.A.H.R (permite ascenso en pendiente del 40%)
• Altura máxima de elevación (suelo de la cesta): 5,8 m
• Acceso a techo (alcance): 7,8 m
• Tamaño de la cesta: 2,00 m x 2,00 m x 1,10 m
• Capacidad cesta (brazo cerrado): 1500 kg + 2 personas
• Capacidad cesta (brazo totalmente abierto / telescopado): 500 kg + 2 personas
• Capacidad portante sin estabilizadores (brazo cerrado): 500 kg + 2 personas
• Movimientos del brazo: ±30° derecha/izquierda; -15° / +65° abajo/arriba
• Sistemas de seguridad: cilindros estabilizadores, estabilización automática de la cesta, detección de inercia, detección de sobrecarga
• Cabina: certificada FOPS Nivel 2 y ROPS
• Aplicaciones típicas: minería, túneles de metro, trabajos de ventilación subterránea, instalaciones electromecánicas, trabajos de inyección, colocación de dinamita
