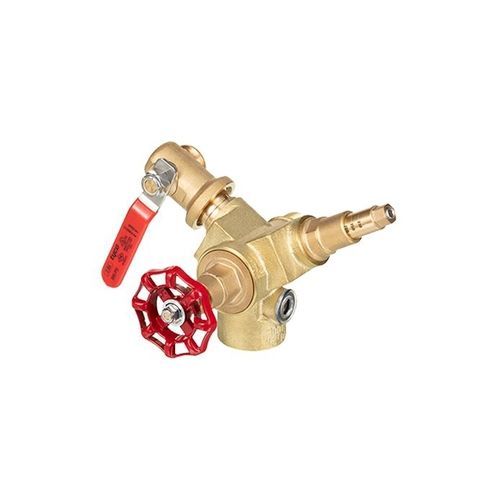

Válvula de globo TD-2

con volantede vaciadopara agua

Descripción general
La válvula de prueba y drenaje TD-2 proporciona una solución compacta para probar dispositivos de alarma de caudal de agua y para drenar las líneas de alimentación. Emplea un cierre tipo globo (lineal) para reducir las fugas por residuos, incluye alivio de presión integrado y regulable y una ventana de inspección autolimpiante para indicar el flujo de forma positiva. La TD-2 puede instalarse en cualquier orientación y descarga la presión excedente internamente a través del orificio de drenaje.

Características

• Incluida en el colector de columna preensamblado RM-2 o disponible por separado
• Alivio de presión integrado y regulable (100–310 psi / 6,9–21,4 bar)
• Ventana de inspección autolimpiante para indicación clara del flujo
• Escape interno de la presión excedente a través de la salida de drenaje
• Aprobaciones: UL y C-UL Listed, FM Approved, Listed by California State Fire Marshal

Beneficios

• El cierre lineal tipo globo reduce el riesgo de fugas por residuos
• El alivio de presión regulable mejora la adaptabilidad al sistema
• Instalable en cualquier posición (horizontal o vertical), simplificando el tendido
• La opción RM-2 preensamblada reduce el tiempo de instalación en obra
• Las certificaciones facilitan la aceptación normativa

Tabla clave
Aprobaciones: UL y C-UL Listed, FM Approved, Listed by California State Fire Marshal
Presión nominal: 310 psi (21,4 bar) — regulable desde 100 psi (6,9 bar) hasta 310 psi (21,4 bar)
Tamaños: 1¼ pulgada, 2 pulgadas

Características / especificaciones técnicas

• Modelo: Válvula de prueba y drenaje TD-2
• Diseño: válvula de prueba y drenaje tipo globo (lineal) con alivio de presión integrado
• Presión nominal: regulable 100 psi (6,9 bar) a 310 psi (21,4 bar); máx. 310 psi (21,4 bar)
• Tamaños / orificios de prueba: 1¼ pulgada con orificio 2.8K; 2 pulgadas con orificio 4.2K
• Aprobaciones: UL y C-UL Listed, FM Approved, Listed by California State Fire Marshal
• Indicación de flujo: ventana de inspección autolimpiante para indicación positiva del flujo
• Instalación: puede instalarse en cualquier posición (horizontal o vertical)
• Alivio de presión: integrado; la presión excedente se descarga internamente por la salida de drenaje
• Disponibilidad: incluida en el colector RM-2 preensamblado o disponible por separado
