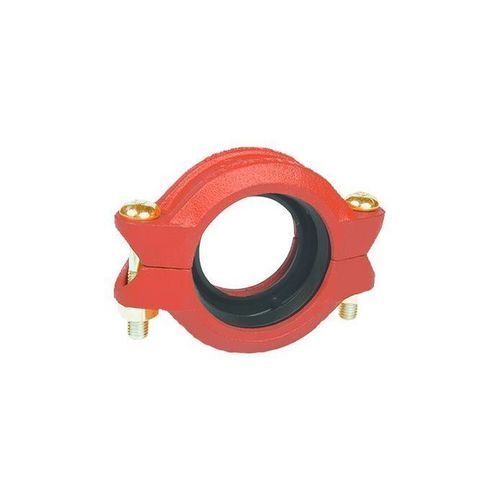

Manguito autoblocante de acoplamiento Figure 705

de acero galvanizadode acero pintadoflexible

Descripción general Los acoplamientos flexibles ranurados Grinnell G-Fire Figure 705 ofrecen un método fiable para unir tuberías que permite la deflexión angular y lineal, la expansión y contracción térmicas, así como las desalineaciones de las tuberías. Los acoplamientos de la serie Figure 705 están homologados para presiones de hasta 300 psi (20,7 bar), dependiendo del diámetro y el espesor de la pared de la tubería, cuando se utilizan en aplicaciones de protección contra incendios. Detalles del producto (de la tabla) Tipo de producto: Acoplamiento flexible Certificaciones y homologaciones: Certificados por UL y C-UL; homologados por FM, VdS y LPCB Tamaños: de 1 pulgada a 12 pulgadas (DN25 a DN300) Características

• Tamaños disponibles: de 1" (DN25) a 12" (DN300)
• Certificados por UL y C-UL; homologado por FM, VdS y LPCB
• Junta de EPDM de grado «A» prelubricada de serie (código de color violeta)
• Soporta presiones de hasta 300 psi (20,7 bar) dependiendo del tamaño de la tubería y del espesor de la pared cuando se utiliza en servicios de protección contra incendios
• Proporciona la flexibilidad necesaria para adaptarse a los movimientos diferenciales
• También disponible con junta EPDM de grado E de triple sellado para sistemas de protección contra incendios de tubería seca, sistemas de vacío y aplicaciones en congeladores

Ventajas

• Soluciones de confianza: los racores, acoplamientos y accesorios Grinnell G-Fire han sido una referencia durante generaciones por ofrecer soluciones fiables.
• Amplia gama: Los productos Grinnell G-Fire forman parte de la amplia gama de productos de extinción de incendios de Johnson Controls, que incluye rociadores y válvulas contra incendios de Tyco.

Características / Especificaciones técnicas

• Acabado: Pintura naranja sin plomo; pintura roja RAL sin plomo; galvanizado por inmersión en caliente conforme a la norma ASTM A153
• Junta: EPDM de grado «A» prelubricado, código de color violeta; rango de temperatura de -30 °F a 150 °F (de -34 °C a 66 °C)
• Opción alternativa de junta: EPDM de grado E con triple sellado, disponible para sistemas de tubería seca, sistemas de vacío y aplicaciones de congelación
• Certificaciones y homologaciones: Certificado por UL y C-UL; homologadas por FM, VdS y LPCB
• Tamaños: de 1 pulgada a 12 pulgadas (DN25 a DN300)
• Presión nominal: Hasta 300 psi (20,7 bar) dependiendo del tamaño de la tubería y del espesor de la pared en aplicaciones de protección contra incendios
• Función: Permite el movimiento rotacional de la tubería y/o la desalineación angular; se adapta a la deflexión angular y lineal, a la expansión y contracción térmicas, y a las desalineaciones para facilitar la instalación del sistema
