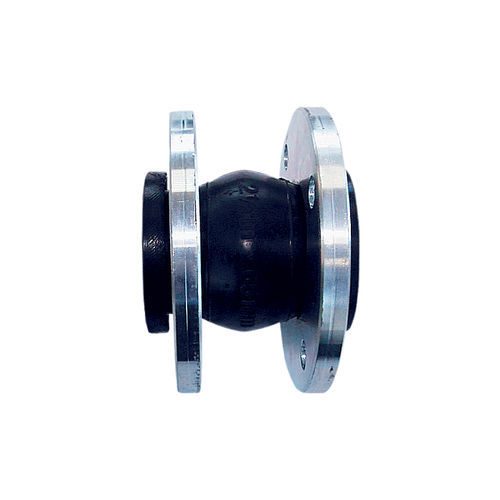

Compensador de dilatación de caucho FSF

de aceroredondocon brida

Descripción del producto
Absorbe la dilatación térmica, la contracción y las vibraciones en sistemas de tuberías. Fabricado en EPDM reforzado con nylon, este compensador ofrece flexibilidad y durabilidad para el manejo de fluidos industriales. La unidad incorpora bridas de acero al carbono galvanizado con un anillo de brida en acero endurecido para una conexión segura. Reduce el ruido y protege equipos sensibles frente a esfuerzos mecánicos. El diseño permite movimientos axiales y laterales significativos y una deflexión máxima de 35°. Temperatura máxima de trabajo indicada 104°C; en la documentación del producto se mencionan presiones de hasta 230 psi.

Características y beneficios

• Longitud total: 130 mm (tamaños todos)
• Apto para agua (agua caliente, aguas residuales y agua de mar), ácidos débiles, álcalis y aire comprimido (sin aceite)
• Aplicaciones de alto vacío: requiere espiral de vacío
• Superficie de sellado en caucho EPDM – no requiere junta
• No usar con: aceite, gasolina o grasa
• Rango de temperatura: -25°C a +100°C (temperatura máxima de trabajo indicada 104°C)
• Pertenece a la familia de productos Grinnell
• Amplia gama de tamaños DN50–DN300 (2 in–12 in)

Tamaños y disponibilidad
Tamaños: DN50 a DN300 (2 in a 12 in)
Disponibilidad regional: No disponible en EE. UU. ni en Canadá
Clasificación de presión: hasta 230 psi mencionado en el texto del producto; la tabla técnica indica N/A

Especificaciones técnicas

• Modelo / Serie: FSF
• Denominación: Junta de goma con brida (junta de expansión flexible)
• Material del cuerpo / fuelle: EPDM reforzado con nylon
• Superficie de sellado: caucho EPDM (no requiere junta)
• Bridas: acero al carbono galvanizado con anillo de brida en acero endurecido
• Longitud total: 130 mm (todos los tamaños)
• Tamaños disponibles: DN50 a DN300 (2 in a 12 in)
• Rango de temperatura: -25°C a +100°C; temperatura máxima de trabajo indicada 104°C
• Clasificación de presión: hasta 230 psi mencionado en el texto del producto; la tabla técnica indica N/A
• Capacidades de movimiento: movimiento axial significativo, movimiento lateral, deflexión máxima 35°
• Fluidos compatibles: agua (agua caliente, aguas residuales, agua de mar), ácidos débiles, álcalis, aire comprimido (sin aceite)
• No compatible con: aceite, gasolina, grasa
• Alto vacío: requiere espiral de vacío
• Limitación regional: no disponible en EE. UU. ni en Canadá
