Módulo de baterías litio NMC

en forma de bloquerectangularplano

Visión general

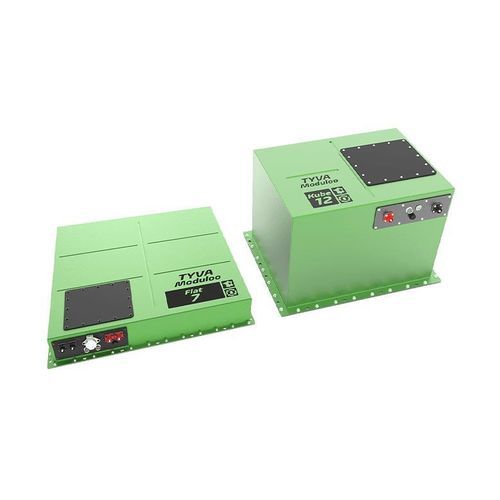

La gama Flat & Kube consta de módulos de batería de litio diseñados para aplicaciones de alta energía y alta potencia. Destinados a movilidad eléctrica, almacenamiento de energía, vehículos off-road, drones, ámbito marítimo y defensa, estos módulos son los mayores fabricados por TYVA Energie. Flat y Kube comparten niveles de energía comparables y se distinguen por su formato: Flat es alargado y delgado; Kube es un cuboide compacto. Ambos integran la tecnología Moduloo Ax y se alojan en carcasas de aluminio estancas.

Características clave

• Módulos de batería de litio sostenibles y de alta densidad energética
• Dos formatos: Flat (alargado/delgado) y Kube (cuboide compacto)
• Tecnología Moduloo Ax para configuraciones modulares y en serie/paralelo
• Carcasa de aluminio estanca (IP65 estándar; IP67 disponible a pedido para algunos modelos)
• Panel frontal/acceso extraíble para BMS/PDU y conectores
• Fijaciones de chasis a lo largo de la carcasa para montaje seguro
• Conectores IP67 estancos opcionales
• TYVA Smart Dashboard: BMS con Bluetooth para monitorización y gestión vía app

Certificaciones

• UN 38.3 certificado para transporte (gama)
• RoHS (pendiente para algunos artículos)
• R10 Rev.6 (pendiente)
• R100 Rev.3 (pendiente)

Campos de aplicación potenciales

• Sistemas de almacenamiento de energía
• Vehículos off-road y retrofit de equipamiento
• Defensa / aplicaciones militares
• Marina / navegación
• Movilidad eléctrica (autobuses, vehículos comerciales)
• Robots, AGV y drones
• Sistemas portátiles y fuera de red

Flat 7 & 12 — variantes "Energy" y "Power" (datos)
Encabezado: Voltaje | Capacidad | Energía | Configuración | Química | Dimensiones | Peso
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — versión "Power" (ejemplos)
(Las versiones Power proporcionan corrientes de descarga más altas; ejemplos a continuación)
Ejemplo Flat 7 Power: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Ejemplo Kube 7 Power: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
(Corriente máxima de descarga versión Power: hasta 240 A por pack núcleo (1 min) sin refrigeración; variante Energy: corriente máxima típica hasta ≈70 A según configuración.)

Diseño y características operativas

• Carcasa de aluminio; dimensiones personalizables disponibles
• Acabado: IP65 estándar; opción IP67 para ciertos modelos
• Tolerancia hasta 3000 V en algunas variantes
• Panel de acceso/desmontable para cambio de conectores o acceso a electrónica
• Opciones de montaje en serie o paralelo (Kube)
• Temperatura de descarga: -20 °C a +60 °C
• Temperatura de carga: -20 °C a +45 °C
• Conectores estancos IP67 disponibles
• Fijación de chasis a lo largo de la carcasa para montaje robusto

Especificaciones técnicas

• Química: NMC (Níquel Manganeso Cobalto)
• Energías típicas por módulo: aprox. 6,1 kWh a 12,0 kWh según modelo
• Peso: ejemplos 40 kg (Flat/Kube 7) hasta 65 kg (Flat/Kube 12)
• Ejemplos de dimensiones: Flat 7: 710 x 720 x 104 mm; Kube 7: 486 x 482 x 183 mm; Flat 12: 940 x 696 x 104 mm; Kube 12: 530 x 410 x 347 mm
• Protección de ingreso: IP65 estándar, opción IP67
• Acceso BMS y PDU mediante cubierta extraíble; BMS Bluetooth compatible con TYVA Smart Dashboard
• Modularidad: Moduloo Ax para configuraciones modulares, serie y paralelo
• Certificaciones: UN 38.3 (transporte); RoHS / R10 / R100 indicadas (pendientes para algunos modelos)
