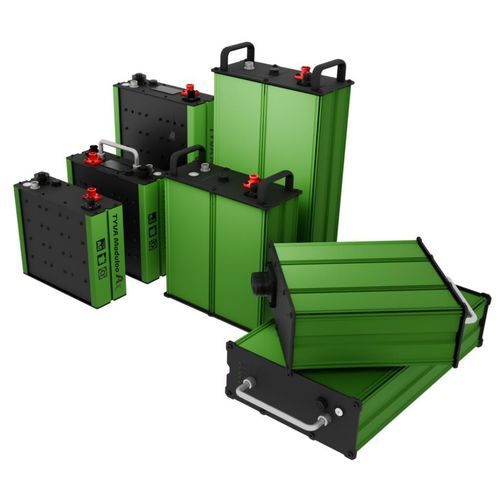

Módulo de baterías de iones de litio Moduloo Ax

panelmodularpara dron

Descripción general La gama de baterías de litio Moduloo Ax y Bx está diseñada para proporcionar la máxima potencia en una carcasa extremadamente compacta. Es una de las soluciones más ligeras del mercado. Disponible en dos versiones principales:

• Moduloo Ax: ideal para aplicaciones en las que el peso y el espacio son factores críticos.
• Moduloo Bx: versátil, robusta, montable en rack y con clasificación IP65.

Diseño y arquitectura De tipo «plug-and-play», cuentan con una arquitectura modular común. Tanto si funcionan de forma autónoma como si se conectan en serie o en paralelo, estas soluciones se adaptan a tus limitaciones de diseño. Al multiplicar las posibilidades de integración, las Moduloo Ax y Bx pueden adaptarse fácilmente a cualquier espacio disponible. Las variantes incluyen conectores en el panel frontal y conectores de acoplamiento a ciegas (para rack), así como múltiples opciones de panel frontal (A, B, C, D para las versiones sin rack; E, F, G, H para las versiones en rack). Certificaciones y conformidad La gama Moduloo Ax y Bx cuenta con las certificaciones RoHS, CE y UN 38.3. Certificada para garantizar un transporte seguro, rápido y económico, así como el cumplimiento de los requisitos europeos. Características principales

• Alta densidad energética en un formato compacto.
• Construcción ligera (una de las soluciones más ligeras del mercado).
• Arquitectura modular: configuraciones independientes o en serie/paralelo.
• Índices de protección IP: Moduloo Ax normalmente IP54 (ultracompacto), Moduloo Bx diseñado para IP65 (robusto, resistente al agua).
• Opciones de comunicación: CAN 2.0, SMBUS e I2C (según el modelo).
• Sostenibilidad: totalmente compatible con la tecnología de reacondicionamiento de celdas reemplazables (TYVA Refill).
• Diseñado para la integración (conexión a ciegas o integración en el panel frontal, múltiples opciones de panel frontal, HMI e interfaces personalizadas disponibles).

Modelos estándar de Moduloo Ax (tabla) N.º de referencia | Configuración | Energía nominal | Capacidad nominal | Tensión de carga | Corriente máxima de carga/descarga | Tensión nominal | Datos | Formato | Dimensiones (mm) | Peso TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS e I2C | A5+ | 208 x 220 x 77 | 4,8 kg TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS e I2C | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33,5 Ah | 29,4 V | 17 A / 80 A | 25,55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29,4 V | 34 A / 90 A | 25,55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16,75 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33,5 Ah | 58,8 V | 17 A / 80 A | 51,1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg Nota: «X» indica la elección del panel frontal entre A, B, C o D para las versiones no montables en rack. Moduloo Bx estándar - Modelos (tabla) N.º de referencia | Configuración | Energía nominal | Capacidad nominal | Tensión de carga | Corriente máxima de carga/descarga | Tensión nominal | Versión para montaje en rack | Dimensiones (mm) | Peso TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | No | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Sí | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | No | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Sí | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | No | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Sí | 396 x 239 x 103 | 12,7 kg TYREB_PR_BX2_X_51V (configuración alternativa) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | No | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V (configuración alternativa) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Sí | 396 x 239 x 103 | 12,7 kg Nota: «X» indica la elección del panel frontal; hay versiones montables en rack disponibles (conector de acoplamiento ciego). Aplicaciones

• Robótica y drones
• Defensa y sector militar
• Movilidad eléctrica (AGV, VE)
• Almacenamiento de energía y aplicaciones fuera de la red
• Mobiliario urbano, sector marítimo, eventos, producción cinematográfica, construcción y otros sistemas en los que la integración es fundamental

Productos derivados y personalizados La gama se puede personalizar: tensiones, capacidades y corrientes de descarga a medida; HMI específicas; conversión CC/CC; interruptores remotos; conectores especiales; carcasas y paneles frontales a medida; gestión térmica integrada (calentadores); estanqueidad mejorada; subconjuntos y Corepacks. Se ofrece apoyo específico en I+D e integración para adaptar la potencia y las interfaces a los sistemas de los clientes. Características / especificaciones técnicas

• Nombre de la serie: Moduloo Ax y Bx
• Fabricante / Marca: TYVA Energie
• Tensiones nominales (Ax): 14 V, 25 V, 51 V
• Tensiones nominales (Bx): 25 V, 51 V

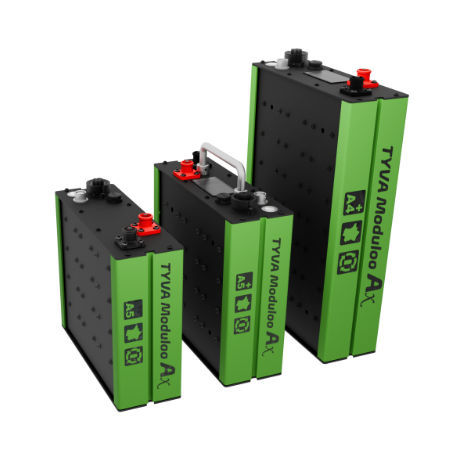

• Formatos (Ax): A5, A5+, A4+
• Formatos (Bx): Bx1 y Bx2 (panel frontal), BxR1 y BxR2 (conexión a ciegas / rack)
• Índice de protección IP: Ax típicamente IP54 (ultracompacto), Bx diseñado para IP65 (robusto, resistente al agua)
• Ciclo de vida: de 700 a 5.000 ciclos (dependiendo de la temperatura, la profundidad de descarga y la potencia de funcionamiento)
• Comunicaciones: CAN 2.0, SMBUS e I2C (dependiendo del modelo)
• Sostenibilidad: Compatible con el reacondicionamiento de celdas reemplazables (TYVA Refill)
• Certificaciones: CE, RoHS, UN 38.3
• Ejemplos de modelos representativos (energía / capacidad / dimensiones / peso): véanse las entradas de la tabla anterior para referencias como TYREB_LC_A5P_X_14V (980 Wh, 67 Ah, 208 x 220 x 77 mm, 4,8 kg) y TYREB_PR_BX2_X_51V (2044 Wh, 80 Ah, 396 x 239 x 103 mm, 12,7 kg).
• Las corrientes máximas de descarga varían según el modelo: por ejemplo, hasta 90 A en algunas variantes Ax de alta capacidad energética y hasta 80 A en algunas variantes Bx (consulte las entradas de la tabla de modelos para conocer los valores exactos).
• Opciones de panel frontal: varios paneles frontales (A, B, C, D) para las versiones sin rack y E, F, G, H para las versiones montables en rack; algunas opciones de panel frontal incluyen combinaciones de pantalla LCD, gráfico de barras, asa y botón de encendido/apagado.
