Cabina de pintura cerrada

para piezas de recambiocon filtro secomodular

Descripción
Las plantas de pintura manual son unidades diseñadas para empresas con bajos volúmenes de producción o para prototipado. Construidas según normas industriales, incluyen los accesorios necesarios para realizar operaciones de pintura seguras y en conformidad con la normativa vigente.

Los laboratorios de pintura constan de:

• Módulo de lavado ultrasónico con detergente acuoso
• Sistema de tratamiento de agua en circuito cerrado
• Horno de secado y curado de pintura por aire forzado
• Cabina de pintura seca manual con doble filtración
• Pistola pulverizadora electrostática

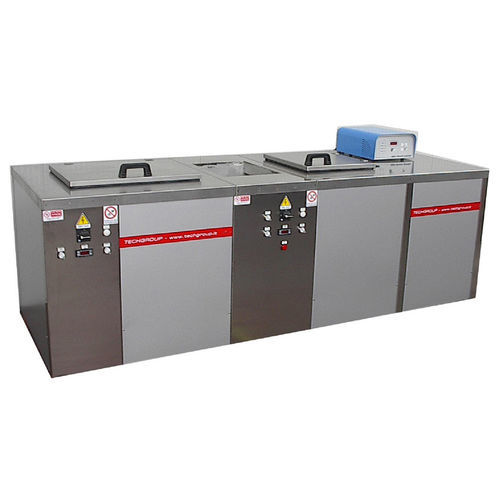

Módulo de limpieza por ultrasonidos
Fabricado íntegramente en acero inoxidable AISI 304, este depósito de doble pared está diseñado para limpiar pequeñas piezas por inmersión mediante bastidores. Ciclo de lavado tipo:

• Limpieza por ultrasonidos con solución alcalina caliente (60 °C)
• Aclarado con agua de red parcialmente renovada a temperatura ambiente
• Aclarado con agua de red a temperatura ambiente
• Aclarado con agua ultradesionizada a temperatura ambiente
• Secado con aire caliente

Sistema de tratamiento de agua
Permite tratar el agua de enjuague para su reutilización y producir el agua ultradesionizada necesaria para las operaciones de pintura.

Cabina de pintura
Unidad autónoma equipada con filtración seca de alta eficiencia y construida a partir de componentes modulares ensamblados.

Horno
Fabricado íntegramente en acero inoxidable AISI 304, permite el secado y curado de la pintura mediante la circulación continua de aire sobrecalentado.

Pistola electrostática
Proporciona un recubrimiento de calidad con bajo consumo de pintura. Suministrada con manguera de suministro de aire y recipiente a presión para pintura.

DATOS TÉCNICOS
Dimensiones útiles de la cuba de lavado: 250 × 250 × 300 mm (H)
Potencia ultrasónica: 300/600 W
Potencia eléctrica del módulo de lavado: 6,5 kW AC
Conductividad del agua desionizada: < 1 µs/cm
Potencia eléctrica del tratamiento de agua: 1,5 kW AC
Temperatura máxima del horno: 160 °C
Potencia eléctrica del horno: aprox. 9 kW
Caudal de aspiración cabina: 1800 m³/h
Potencia eléctrica de la cabina de pintura: 1,5 kW AC
Tensión de carga de la pistola: 20 kV
Alimentación neumática: 7 bar
Alimentación eléctrica: 400 V 50 Hz

Especificaciones técnicas

• Dimensiones útiles de la cuba de lavado: 250 × 250 × 300 mm (H)
• Potencia ultrasónica: 300/600 W
• Potencia eléctrica del módulo de lavado: 6,5 kW AC
• Conductividad del agua desionizada: < 1 µs/cm
• Potencia eléctrica del tratamiento de agua: 1,5 kW AC
• Temperatura máxima del horno: 160 °C
• Potencia eléctrica del horno: aprox. 9 kW
• Caudal de aspiración cabina: 1800 m³/h
• Potencia eléctrica de la cabina de pintura: 1,5 kW AC
• Tensión de carga de la pistola: 20 kV
• Alimentación neumática: 7 bar
• Alimentación eléctrica: 400 V 50 Hz
