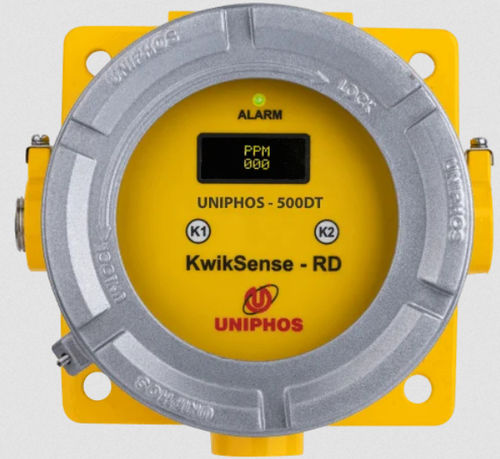

Visualizador a distancia KwikSense RD

OLEDsdigitalindustrial

Visión general
El Uniphos KwikSense RD duplica la pantalla del transmisor en una ubicación remota, permitiendo la visualización y el control local cuando el transmisor principal es de difícil acceso. Puede funcionar como controlador y/o como puente entre detector y controlador.
Incluye salidas RS-485 MODBUS-RTU y 4-20 mA para conexión a controladores y detectores. Todos los ajustes son configurables mediante la varilla magnética no intrusiva suministrada. El equipo cuenta con certificaciones internacionales como ATEX, IECEx, SIL2 e InMetro.

Aplicaciones

• Instalaciones de petróleo y gas
• Plantas petroquímicas
• Procesos químicos
• Industria farmacéutica
• Sector marítimo y plataformas offshore
• Plantas de fertilizantes
• Instalaciones nucleares
• Industrias siderúrgicas y metalúrgicas

Características

• Capacidad de visualización y detección remota
• Salida analógica 4-20 mA con comunicación digital MODBUS sobre RS-485
• Clase de temperatura T4: -20 °C a +85 °C
• Tres contactos de relé libres de potencial
• Configuración mediante varilla magnética no intrusiva
• Certificaciones internacionales: ATEX, IECEx, SIL2, InMetro (y otras)

Especificaciones

• Entrada de sensor: 4-20 mA estándar industrial (módulo sensor no aplicable)
• Tensión de funcionamiento: 18 a 30 V CC
• Tipo de sistema: Instrumento basado en microcontrolador con calibración no intrusiva
• Pantalla: OLED 8 x 2
• Indicadores LED: LED tricolor
• Alarmas: Dos alarmas configurables por el usuario
• Salidas: RS-485 MODBUS / corriente 4-20 mA
• Relés: 3 contactos libres de potencial
• Resistencia de carga: máx. 600 Ω
• Consumo: < 3 W
• Carcasa: Antideflagrante en aleación de aluminio fundido o SS-316
• Protección: IP66
• Dimensiones: Diámetro ≈ 250 mm; Altura ≈ 170 mm
• Conexión: Configuración 3/4 cables
• Interfaz: Calibración/configuración mediante varilla magnética no intrusiva; interfaz inalámbrica opcional
• Temperatura de funcionamiento: -20 a 60 °C
• Presión de funcionamiento: Ambiente +10 %
• Humedad: 0–95 %HR (sin condensación)
• Entradas de cable: ½” NPT (2) y 3/4” (1)
• Certificaciones: ATEX, IECEx, SIL2, InMetro (además de PESO, CMFRI, MED según lista)
• Peso: Aluminio ≈ 2,5 kg; SS-316 ≈ 5,2 kg

Especificaciones técnicas

• Entrada modelo: 4-20 mA estándar industrial
• Comunicaciones digitales: RS-485 MODBUS-RTU
• Alimentación: 18–30 V CC; consumo < 3 W
• Pantalla: OLED 8 x 2
• Alarmas/relevos: Dos alarmas de usuario; tres contactos libres de potencial
• Carcasa/protección: Antideflagrante en aluminio fundido o SS-316; IP66
• Dimensiones y peso: Ø ~250 mm; H ~170 mm; ~2,5 kg (Al) / ~5,2 kg (SS316)
• Entorno: -20 a 60 °C; 0–95 %HR sin condensación
• Entradas y cableado: ½” NPT (2) y 3/4” (1); 3/4 cables
• Configuración: Varilla magnética no intrusiva; monitorización/configuración inalámbrica opcional
• Certificaciones: ATEX, IECEx, SIL2, InMetro (y otras)
