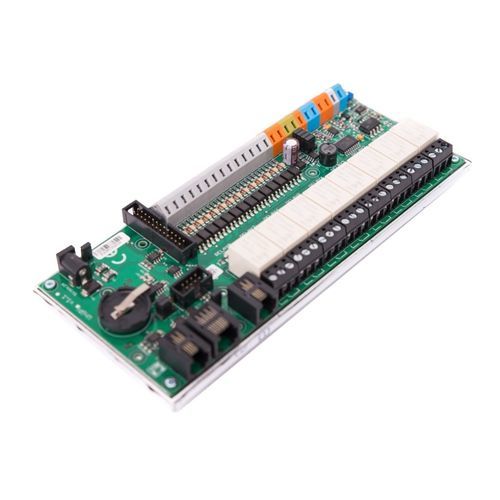

Tarjeta de expansión de interfaz en serie Unipi 1.1

Raspberry Pi

Unipi 1.1 es una placa de ampliación para el ordenador Raspberry Pi que le permite funcionar como un controlador lógico programable para la supervisión, el control y la regulación de sistemas de automatización. La placa presenta una arquitectura de E/S universal con entradas digitales, un conjunto de relés, E/S analógicas y una amplia conectividad gracias a los puertos bus 1-Wire, I2C y UART. Contenido del paquete Placa Unipi 1.1 guía de inicio rápido cable plano de 26 pines (2×13) para conectar Unipi 1.1 a Raspberry Pi 3× espaciador metálico 2M5 (20mm) 3× tornillo 2M5 3× tuerca 2M5 Características básicas de Unipi 1.1 8× relé de conmutación (250 V CA/10 A; 30 V CC/10 A) 12 + 2× entradas digitales con aislamiento galvánico (5-24 V CC, duración mín. del impulso 5 ms) 2× entrada analógica (0 - 10 V) 1× salida analógica (0 - 10 V) 1× bus 1-Wire 1× puerto I2C 1× puerto UART Módulo RTC (pila no incluida) Entradas y salidas Las entradas digitales (DI) están diseñadas para leer estados lógicos binarios representados por niveles de tensión directos. Esto las hace adecuadas para leer datos de diversos sensores y dispositivos binarios, como interruptores (encendido/apagado), sensores de movimiento (movimiento detectado/no detectado), sensores de nivel de líquido (depósito lleno/depósito vacío), etc. Nota: Por defecto las entradas digitales 13 y 14 son inaccesibles. Para su uso por favor visite este tutorial. Las salidas de relé (RO) se utilizan principalmente para conmutar dispositivos de dos estados con mayor consumo de corriente, como bombillas, accionamientos de válvulas termoeléctricas, calentadores de agua, bombas, etc. Las entradas analógicas (AI) sirven para medir la tensión de 0-10V CC de diversos sensores analógicos como termómetros, medidores de presión, tensiómetros, etc.
