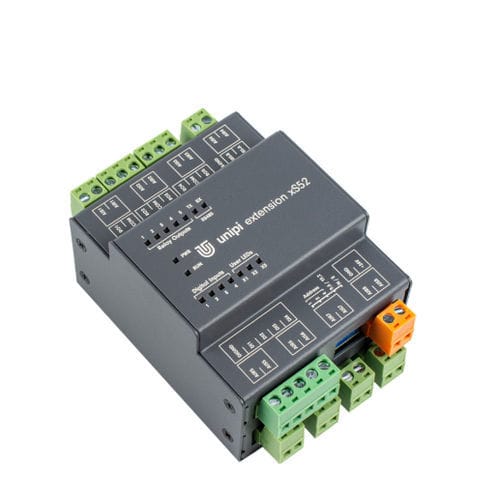

Módulo de extensión para relé xS52

en riel DINanalógico

Unipi Extension xS52 es un módulo de ampliación que se comunica a través de la interfaz serie RS-485 (Modbus RTU). El módulo es un método sencillo y económico de ampliar su proyecto con entradas y salidas adicionales. El xS52 dispone de un conjunto de entradas analógicas, pero también de entradas y salidas digitales. Esto lo hace adecuado para su implementación en proyectos más complejos que impliquen la medición de componentes analógicos. El módulo está diseñado para su instalación en un carril DIN y es compatible con controladores Unipi, así como con PLC de otros proveedores. Descripción de entradas y salidas Las entradas digitales (DI) están diseñadas para leer estados lógicos binarios representados por niveles de tensión directos. Esto las hace adecuadas para leer datos de diversos sensores y dispositivos binarios, como interruptores (encendido/apagado), sensores de movimiento (movimiento detectado/no detectado), sensores de nivel de líquido (depósito lleno/depósito vacío), etc. Además, todas las entradas digitales disponen por defecto de función de contador. Las salidas de relé (RO) se utilizan principalmente para conmutar dispositivos de dos estados con mayor consumo de corriente, como bombillas, accionamientos de válvulas termoeléctricas, calentadores de agua, bombas, etc. Las entradas analógicas (AI) están diseñadas para medir la resistencia y son ideales para leer valores de sensores analógicos (por ejemplo, el sensor de temperatura PT1000). Interfaces de comunicación Los módulos de ampliación se comunican a través de la interfaz RS-485 (protocolo Modbus). En este enlace encontrará instrucciones para la conexión y puesta en marcha, incluida una descripción de la configuración SW y HW de los parámetros de comunicación. Otras funciones Además de las entradas y salidas estándar, el módulo dispone de otras funciones que amplían sus posibilidades de uso. Interruptor directo Ajustes por defecto Master Watchdog
