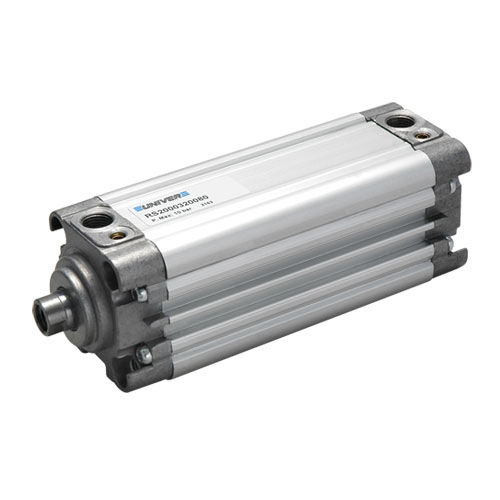

Cilindro neumático RS series
de simple efectorobustocompacto

cilindro neumático
cilindro neumático
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
neumático
Configuración
de simple efecto
Tipo de protección
robusto
Otras características
compacto, en tándem, estándar
Carrera

Mín.: 5 mm
(0,197 in)

Máx.: 25 mm
(0,984 in)

Esfuerzo

Mín.: 24 N

Máx.: 80 N

Par

2 Nm, 3 Nm, 5 Nm, 8 Nm
(1,475 ft.lb, 2,213 ft.lb, 3,688 ft.lb, 5,9 ft.lb)

Descripción

Una nueva serie de cilindros compactos para carreras largas o servicios pesados, de serie con guías y vástagos sobredimensionados, el primero con amortiguador neumático regulable entregado de serie, sin el incremento de las cotas dimensionales. Las distancias entre ejes, diámetros de centrado y vástagos satisfacen las normas ISO 6431 y VDMA 24562. CARACTERÍSTICAS TÉCNICAS Presión de trabajo: 1,5 - 10 Bar Temperatura ambiente: -20- 80"C Fluido: aire con o sin lubricación Camisa en perfil extrusionado en aleación de aluminio con vástago de acero cromado de serie. Guías sobredimensionadas. Amortiguador regulable de serie (10 mm -). La versión con vástago antigiro (Serie RQ-...) está provista de serie con la brida. Velocidad máx.: hasta 1 m/seg. Magnético de serie. Ejecución bajo pedido -Sensor magnético DF-... (Sección Accesorios pág. 2). -Banda cubrecable sensor magnético Código DHF-002100. -Brida para Serie RS tipologías -00/-01/-20/-60/-70. -Vástago horadado sólo para versiones con vástago pasante. -Predispuesto para bloqueo del vástago sólo con vástago de acero cromado. -Unidad de guía sólo con tipologías de cilindros con pistón largo. Algunos detalles constructivos •Camisa en perfil extrusionado en aleación de aluminio, anodización externa e interna, espesor 15¡, perfil nítido, sensores retráctiles. •Tapas fundidas a presión en aleación de aluminio. •Tornillos autoterrajantes de acero cincado. •Vástago de acero cromado de gran sección; bajo pedido de acero inoxidable. •Pistón de aluminio. •Patín de resina acetálica. •Casquillossobredimensionados. •Juntas de estanqueidad pistón en goma nitrílica. •Juntas de estanqueidad vástago de poliuretano.
