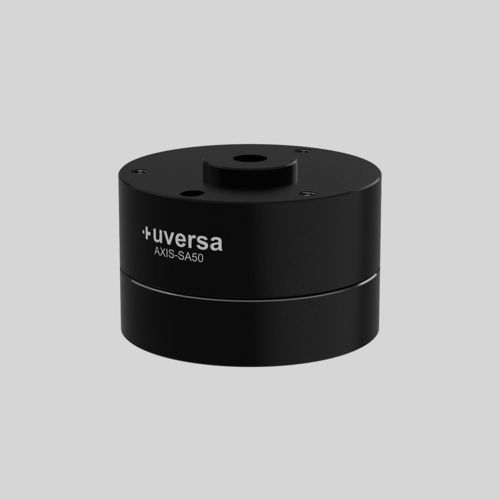

Sistema de sujeción y centrado mecánico AXIS-SA50
Añadir a mis favoritos
Añadir al comparador
Características
- Otras características
- mecánico
Descripción
Resumen del producto
El AXIS-SA50 es una unidad de compensación diseñada para compensar desviaciones posicionales y angulares durante operaciones de ensamblaje y unión en automatización industrial. Permite un contacto y un ajuste por presión precisos pese a las tolerancias de fabricación, manteniendo una transmisión de fuerzas fiable en el eje de unión.
Función
El mecanismo integrado de centrado autoajustable con resorte alinea automáticamente las piezas sin introducir tensiones mecánicas. Esto evita bloqueos y reduce el riesgo de daños durante ciclos automatizados repetitivos y operaciones manuales de montaje.
Rango de compensación y fuerzas
El módulo compensa el desalineamiento radial en el plano XY hasta ±1 mm y la rotación hasta ±3°. Transmite altas fuerzas en dirección Z bajo compresión y tracción. Valores medidos: fuerza de recuperación en XY ≈ 4–7 N, par de recuperación (rotacional) ≈ 0,01–0,05 Nm, compresión máx. 1000 N, tracción máx. 600 N, retorno a la posición original en el rango de centésimas de milímetro (3 µm–13 µm, mediciones de muestra).
Ventajas
Información adicional (tabla)
Color: Negro anodizado duro
Código HS: 84799070
País de origen: Alemania
Material: Aluminio (mecanizado)
Retorno a la posición original: 3 µm – 13 µm (mediciones de muestra)
Características / Especificaciones técnicas
El AXIS-SA50 es una unidad de compensación diseñada para compensar desviaciones posicionales y angulares durante operaciones de ensamblaje y unión en automatización industrial. Permite un contacto y un ajuste por presión precisos pese a las tolerancias de fabricación, manteniendo una transmisión de fuerzas fiable en el eje de unión.
Función
El mecanismo integrado de centrado autoajustable con resorte alinea automáticamente las piezas sin introducir tensiones mecánicas. Esto evita bloqueos y reduce el riesgo de daños durante ciclos automatizados repetitivos y operaciones manuales de montaje.
Rango de compensación y fuerzas
El módulo compensa el desalineamiento radial en el plano XY hasta ±1 mm y la rotación hasta ±3°. Transmite altas fuerzas en dirección Z bajo compresión y tracción. Valores medidos: fuerza de recuperación en XY ≈ 4–7 N, par de recuperación (rotacional) ≈ 0,01–0,05 Nm, compresión máx. 1000 N, tracción máx. 600 N, retorno a la posición original en el rango de centésimas de milímetro (3 µm–13 µm, mediciones de muestra).
Ventajas
- Permite un centrado preciso y sin tensiones para operaciones de unión y ajuste por presión
- Reduce picos de carga mecánica y protege componentes adyacentes
- Simplifica la integración en pinzas y unidades de unión compactas
- Mejora la fiabilidad de proceso en producción automatizada
Información adicional (tabla)
Color: Negro anodizado duro
Código HS: 84799070
País de origen: Alemania
Material: Aluminio (mecanizado)
Retorno a la posición original: 3 µm – 13 µm (mediciones de muestra)
Características / Especificaciones técnicas
- Número de artículo: AXIS-SA50
- Marca: uversa
- Modelo: AXIS-SA50
- Color: Negro anodizado duro
- Fuerza de recuperación (plano XY): aprox. 4 N a 7 N
- Par de recuperación (rotacional): aprox. 0,01 Nm a 0,05 Nm
- Fuerza de compresión: máx. 1000 N
- Fuerza de tracción: máx. 600 N
- Retorno a la posición original: 3 µm – 13 µm (mediciones de muestra)
- Código HS: 84799070
- País de origen: Alemania
- Material: Aluminio (mecanizado)
- Peso: 0,234 kg
