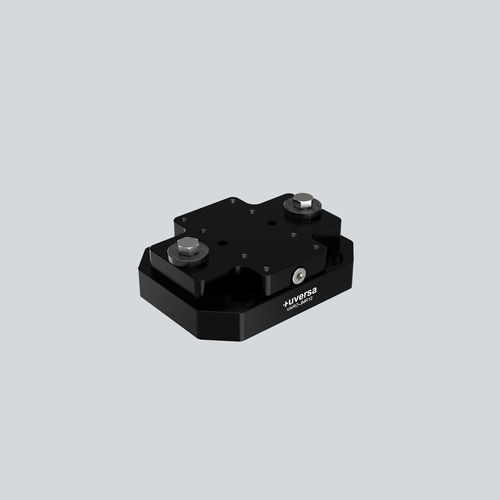

Módulo de posicionamiento con varios grados de libertad VARO-JMR12

Descripción
El módulo de ajuste VARO-JMR12 2.0 para ingeniería mecánica es la versión evolucionada del VARO-JM12. Está diseñado para un posicionado preciso en el plano X/Y y la compensación fiable de tolerancias de fabricación. Ofrece un rango de ajuste ampliado de ±7,5 mm en X y ±4,5 mm en Y para mayor flexibilidad de posicionamiento.

Características
El módulo incorpora orificios oblongos que permiten ajustes lineales y rotatorios con una fina precisión de ±2,5°. Tornillos de ajuste laterales facilitan la puesta a punto. Fabricado en aluminio mecanizado y anodizado; recubrimiento opcional SurTec® 650 conductor ESD disponible bajo petición. Forma parte del sistema modular uversa para combinarse con bases mono y duo y otros módulos.

Módulos compatibles

• PEX-MS12
• PEX-DS12
• EVO-KM12
• EVO-DM12

Preguntas frecuentes (resumen)

• ¿Para qué se usa el VARO-JMR? — Ajuste preciso de componentes en el plano X/Y para compensar tolerancias de fabricación y simplificar el diseño mecánico.
• ¿En qué se diferencia el VARO-JMR del VARO-JM? — Nueva generación con rango de ajuste ampliado y orificios oblongos que permiten ajuste lineal y rotatorio.
• ¿Cómo se realiza el ajuste? — Mediante tornillos de ajuste laterales para afinado; combinado con el ajuste rotatorio mediante los orificios oblongos para un amplio rango de ajuste.
• ¿Cómo se monta el VARO-JMR? — Puede montarse en superficies de trabajo fijas o integrarse directamente en conjuntos; apto para una amplia gama de posiciones de instalación.
• ¿Qué variantes están disponibles? — Varias colores anodizados y un recubrimiento opcional SurTec® 650 conductor ESD, pasivado.
• ¿Para qué aplicaciones es más adecuado? — Ingeniería mecánica, construcción de utillajes, bancos de prueba y sistemas de montaje que requieren alineación precisa y diseño modular.

Especificaciones técnicas

• Nombre del modelo: VARO-JMR12
• Rango de ajuste X: ±7,5 mm
• Rango de ajuste Y: ±4,5 mm
• Ajuste fino rotatorio: ±2,5°
• Montaje: orificios oblongos (permiten ajuste lineal y rotatorio)
• Material: Aluminio (mecanizado), anodizado
• Acabados / Colores disponibles: Negro anodizado (estándar), Azul, Rojo, Verde, Dorado, SurTec® 650 (conductor ESD, pasivado)
• Código HS: 90330090
• País de origen: Alemania
• Peso típico (módulo individual, variante): 0,250 kg
• Compatibilidad del sistema: Sistema modular uversa (compatible con PEX-MS12, PEX-DS12, EVO-KM12, EVO-DM12)
