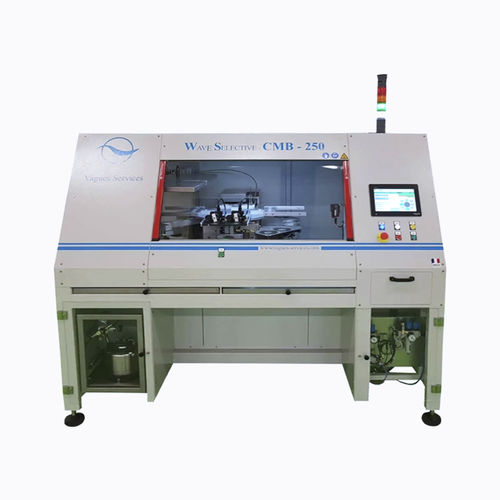

Máquina de soldadura con carrusel

de miniolaautomáticarotativa

Carrusel para PCB • Designación: Carrusel para PCB / Tarjeta electrónica • Modelo: Mini-onda con bomba electromagnética • Dimensiones máximas de PCB: 400 x 400 mm • Duración del ciclo: mínimo 10 segundos según las opciones • Potencia / Voltaje: 11 kW / 400V + N + T • Peso vacío / Peso aleación: 850 Kg / 12 Kg Carrusel de soldadura fuerte con bomba magnética selectiva de mini ondas: Zona de carga / descarga con fibras ópticas para detección de brazos y presencia de piezas Zona de flujo Zona de precalentamiento (opcional) Área de soldadura fuerte Barreras intangibles Mesa giratoria con apoyabrazos (4; 6 u 8 estaciones) Portabidón para fundente Contenedores de limpieza Armario eléctrico Consola HMI con pantalla táctil Etiqueta de color Dimensiones: Largo 1350 mm x Ancho 1600 mm x Alto 2350 mm (Las dimensiones pueden variar levemente dependiendo de la configuración de la estación). Área de carga / descarga Estación compuesta por fibra óptica para detección de brazo, 1 celda para detección de pieza y sus amplificadores. Se puede agregar un lector de código de barras (en el suministro de especificaciones) para su lanzamiento por serie o por pieza individual. Zona de flujo Spray fundente tipo "DropJet" Estación de fundente con mesa eléctrica X / Y 2 ejes lineales 1 boquilla de pulverización automática Ø4 a 6 mm de impacto 1 recipiente a presión de acero inoxidable - 5 litros de acero inoxidable MDC - 0/7 bar Zona de precalentamiento (opcional) Estación con zona de precalentamiento inferior por infrarrojos de cuarzo de onda corta o precalentamiento por convección (aire caliente)
