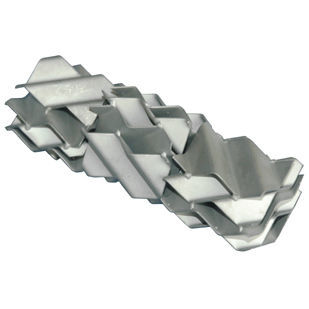

Mezcladora estática GV

continuapara líquidospara el tratamiento de aguas

El mezclador estático GV se ha utilizado con éxito en aplicaciones de flujo turbulento durante más de 35 años. Es un mezclador en línea de alto rendimiento capaz de mezclar líquidos de baja viscosidad, mezclar gases, dispersar líquidos inmiscibles y crear dispersiones gas-líquido con un grado de mezcla muy alto en una longitud corta. Capacidades de mezcla Mezclar líquidos de baja viscosidad Dispersar líquidos inmiscibles Mezclar gases Puesta en contacto de gases y líquidos Aplicaciones Mezcla de líquidos, productos químicos y aditivos en plantas de tratamiento de aguas y químicas Dispersión de líquidos inmiscibles como petróleo crudo y agua en refinerías para aplicaciones de extracción Mezclar gases delante de reactores catalíticos Poner en contacto aire y líquidos para la oxidación Variables de configuración geométrica El mezclador estático GV es versátil porque tiene muchas variables de configuración geométrica que pueden utilizarse para influir en la intensidad de mezcla creada dentro de cualquier diámetro de tubería dado y crear soluciones de mezcla difíciles de conseguir con cualquier otra tecnología: Los mezcladores estáticos GV estándar se construyen con 5 placas corrugadas a lo largo de su diámetro con un ángulo de placa corrugada de 45o respecto al eje de la tubería (Figuras #1 - #2). El número de capas puede variar dentro de un diámetro de tubo determinado (figura nº 3) para intensificar la mezcla y el contacto El ángulo de ondulación puede variar (Figura #4) para afectar a la intensidad de la mezcla y a la caída de presión. Los espaciadores entre los elementos de mezcla aprovechan la mezcla turbulenta de la tubería vacía creada por el elemento de mezcla inmóvil aguas arriba (figura 5) sin pérdida de carga adicional.
