Sistema de inspección con cámara GAPCHEK

automáticovisualpara medición de juegos

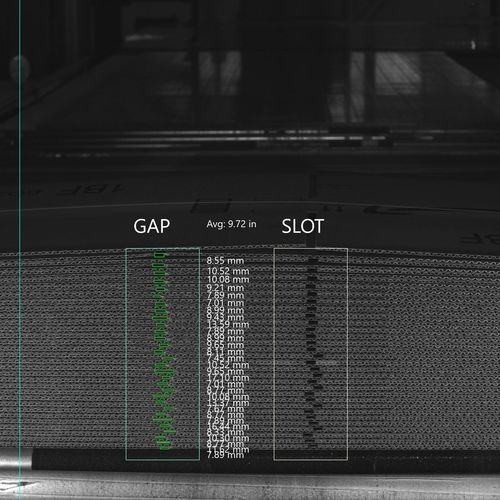

GapChek toma imágenes de la parte frontal y trasera de cada paquete para identificar y medir el gap. Sus dos cámaras se montan después del contador-apilador de la máquina y, durante el tiempo de ajuste para cada pedido, estas se posicionan de forma automática de acuerdo al tamaño y la posición aproximada del paquete en la línea. Una de las cámaras toma imágenes del gap frontal y la otra del gap trasero. Alrededor se sitúan un conjunto de barras de LED que iluminan cada paquete durante la toma de imágenes. La medición del gap puede visualizarse desde un monitor localizado junto a la unidad de expulsión. Cuando el sistema detecta un paquete con cajas fuera de tolerancia, una señal en la pantalla indica al operador que debe retirar el paquete de la línea de producción.
