Sensor de proximidad fotoeléctrico 4022

rectangularcon salida de reléAC

Visión general
El SENSOR DE AGUJAS 4022 monitoriza sin contacto las agujas en máquinas circulares de punto simples, dobles, jacquard e interlock. Al detectar una aguja defectuosa, el sistema detiene inmediatamente la máquina e indica la posición exacta de la aguja rota o doblada. Las configuraciones típicas incluyen una unidad de control y una o dos cabezas ópticas, según el tipo de máquina.

Funciones principales

• Parada inmediata de la máquina cuando se detecta una aguja defectuosa
• Detección de rotura y doblado de agujas de cilindro y plato

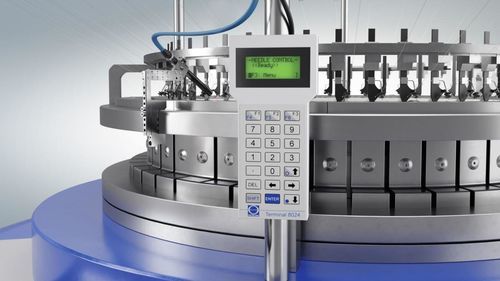

• Terminal portátil 8024 disponible como ayuda de ajuste

Características clave

• Rango de detección de secuencia de agujas: 15/s - 5000/s
• Reemplazo sencillo de la lente óptica
• Pantalla de 4 dígitos para identificación rápida de la aguja defectuosa
• Indicador LED codificado por color para cada cabeza óptica
• Apto para máquinas circulares de alta velocidad
• Iluminación roja de seguridad
• Compatibilidad con calibres hasta E50

Funcionamiento
La cabeza óptica proyecta un punto de luz estrecho sobre las agujas en paso; los pulsos de luz reflejados se envían a la unidad de control mediante cable de fibra óptica. La unidad de control se adapta automáticamente a la secuencia de agujas según la velocidad de la máquina y el calibre. Si falta un pulso o está desplazado por una aguja defectuosa, la unidad provoca la parada de la máquina y un contador de agujas indica cuántas agujas deben pasar hasta alcanzar la posición defectuosa. Las agujas ausentes (por ejemplo, líneas de corte o zonas de patrón) pueden enmascararse. Para evitar paradas falsas, el número de revoluciones antes de detenerse es ajustable.

Recorrido del producto / Puntos visuales

• Pantalla de 4 dígitos para identificación rápida de la aguja defectuosa
• Unidad de control con LED de estado codificados por color para cada cabeza óptica
• Terminal portátil 8024 para ajustes y diagnóstico
• Reemplazo fácil y seguro de la lente óptica
• Compatibilidad con máquinas circulares de alta velocidad

Especificaciones técnicas

• Rango del sensor: 15 mm ±1 mm
• Secuencia de agujas: 15/s - 5000/s
• Calibre: Hasta E50
• Tensión de alimentación: 11 V - 28 V AC/DC
• Consumo medio: 5 VA
• Salida: Salida por relé, conmutables (máx. 60 V)
• Configuración típica: 1 unidad de control y 1 o 2 cabezas ópticas según el tipo de máquina
• Terminal portátil: 8024 (ayuda de ajuste)
