Comprobador de funcionamiento TENSO-LAB 4 | 2512E-F

de seguridadde fuerza de tracciónde celda de carga

Descripción del producto

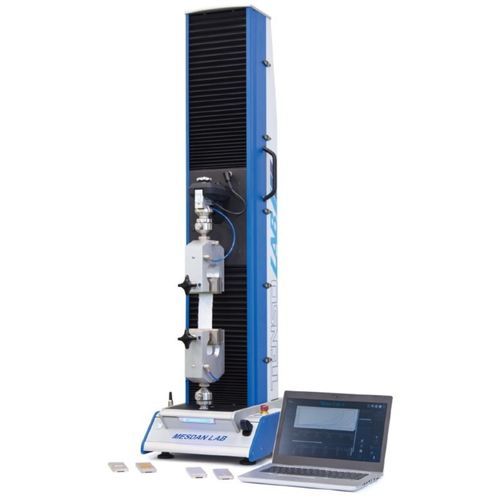

El Tenso-Lab 4 es la última generación del conocido probador de tracción semi-automático Tenso-Lab. Diseñado con un mini-PC industrial incorporado. Diversos accesorios (celdas de carga, mordazas y utillajes) permiten configurar el equipo según cada requisito de ensayo. Configuraciones típicas disponibles: fibra simple o en haz, hilo simple, LEA/fibras, tejidos (tracción, desgarro, deslizamiento de costura, perforación, etc.), cuero, accesorios de confección, cuerdas, no tejidos y geotextiles.

Nuevo modelo distinguido por

• nuevo hardware
• nuevos componentes
• software moderno y abierto

Características principales

• Construido según el principio de ensayo CRE (Constant Rate of Extension).
• Tornillo de bolas de accionamiento directo sin correa.
• Pre-tensión automática y reconocimiento automático de celdas de carga y mordazas.
• Celdas de carga de alta calidad fabricadas por HBM (Germany), clase de precisión: ± 0,02%.
• Posibilidad de realizar ensayos a velocidades extremadamente bajas.
• Alta resolución de los datos adquiridos.
• Alta velocidad de retorno (1800 mm/min).
• Intercambio rápido de celda de carga (solo 10 seg. frente a 2 min. en modelos anteriores).
• Sistema avanzado de alarmas para prevenir accidentes; sistema de movimiento de mordazas con seguridad.
• Mini-PC industrial incorporado. También disponible versión sin PC incorporado (Código 2512F).
• Aprobado oficialmente por Marks & Spencer.
• Certificado de calibración ISO 17025 (Accredia - ILAC) disponible bajo petición.

Algunas de las mordazas y accesorios disponibles

• Mordazas para haz de fibras 0" y 1/8" (método Pressley) — Código 331A.2 (mordazas) + Código 331A.8 (soportes de mordaza)
• Mordazas neumáticas para fibra simple — Código 2512E.725
• Mordazas neumáticas para hilos, completas con mandíbulas metálicas y de goma — Código 2512E.700
• Mordazas neumáticas ("Bollard") para hilos de alta tenacidad — Código 2512E.760
• Mordazas neumáticas para tejidos medio-ligeros, hasta ≈60 Kg de capacidad, ancho 100 mm — Código 2512E.705
• Mordazas mecánicas PBF para films, ancho 25 mm — Código 2512A.997
• Herramienta de desgarro tipo uña, parte inferior (UNI 7275) — Código 2512A.856
• Mordazas de lazo mecánicas para evaluación de estiramiento y recuperación, según ASTM D4964 — Código 2510.932
• Mordazas intercambiables: goma/estriada, Grab, Contact Line, etc.
• Kit de ensayo de cremalleras (ASTM D2061) — Código 2510.157
• Agarre superior de punta larga para ganchos de pantalones y otros accesorios (para botones) — Código 2510.152
• Elemento para kit de cremalleras en conformidad con ASTM D2061 — Código 194E.28
• Agarre universal superior (Código 2510.151) y mordaza inferior para tejido (Código 2510.150) para botones, etc.
• Kit de sujeción de botón: superior Código 2510.155 e inferior Código 2510.154; mordaza inferior para tejido Código 2510.150
• Agarre superior Stud (Código 2510.153) y mordaza inferior para tejido (Código 2510.150) para ensayar partes macho de broches infantiles, etc.

Datos técnicos
Capacidad celda | Precisión celda | Resolución | Código
10 N | 0,2 cN | 0.0001 cN | 2512E.579
20 N | 0,4 cN | 0.0002 cN | 2512E.580
100 N | 2 cN | 0.001 cN | 2512E.581
500 N | 10 cN | 0.005 cN | 2512E.583
1000 N | 20 cN | 0.01 cN | 2512E.584
5000 N | 100 cN | 0.05 cN | 2512E.585

Especificaciones técnicas

• Principio de ensayo: CRE (Constant Rate of Extension).
• Accionamiento: tornillo de bolas de accionamiento directo sin correa.
• Funciones automáticas: pretensión, reconocimiento de celda y mordaza.
• Celdas de carga: HBM (Germany), clase de precisión ± 0,02%.
• Velocidad de ensayo: posibilidad de realizar ensayos a velocidad extremadamente baja; alta velocidad de retorno hasta 1800 mm/min.
• Adquisición de datos: alta resolución de los datos adquiridos.
• Intercambio de celda de carga: intercambio rápido (≈10 segundos).
• Seguridad: sistema de alarma avanzado y sistema de movimiento seguro de mordazas.
• Control: mini-PC industrial incorporado (Código 2512E); versión sin PC disponible (Código 2512F).
• Ensayos/configuraciones disponibles: fibras simples, haces de fibras, hilos, LEA/fibras, tejidos (tracción, desgarro, deslizamiento de costura, perforación), cuero, accesorios de confección, cuerdas, no tejidos, geotextiles.
• Accesorios: múltiples tipos de mordazas, mandíbulas y kits de ensayo para configurar el equipo según normas y requisitos específicos.
• Aprobaciones y calibración: aprobado oficialmente por Marks & Spencer; certificado de calibración ISO 17025 disponible bajo petición.
