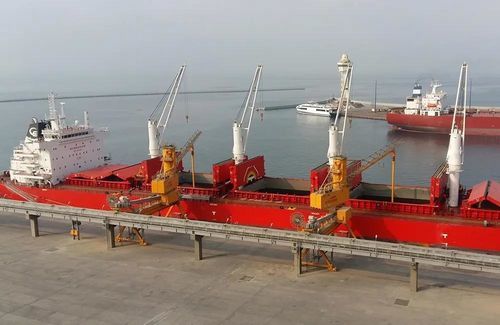

Descargador industrial

de productos a granelde buques

Presentación
La serie de descargadores neumáticos NIV son equipos de succión diseñados para el manejo a gran escala de graneles en puerto. La unidad de aspiración integra una sala de máquinas (componentes mecánicos) y una pluma en celosía tubular que sostiene las tuberías de aspiración, montada sobre una corona giratoria para posicionarlas sobre la bodega. El material se conduce al centro de la corona y la filtración se realiza mediante una gran unidad de filtrado autonetejante.

Características principales

• Personalizable
  • Totalmente configurable según requisitos del cliente y limitaciones del emplazamiento
  • Opciones de montaje: pórtico fijo, pórtico sobre raíles, pórtico sobre ruedas de goma, sobre neumáticos/ruedas
  • Versiones de baja emisión de polvo y ruido
  • Diversos caudales para adaptarse a distintos tamaños de buques
  • Interfaces de descarga: camiones, cintas transportadoras, vagones
  • Amplia gama de accesorios y adaptaciones específicas

• Construcción sencilla y resistente
  • Aleaciones de alta resistencia al desgaste para esclusas y tuberías de descarga
  • Diseño de baja turbulencia y reducción de caída de presión mediante codo optimizado
  • Dimensionado para millones de toneladas de descarga en condiciones estándar

• Baja emisión de polvo
  • Filtro autolimpiante por impulsos de aire comprimido (superficie 68–400 m²) sin piezas móviles en el elemento filtrante
  • Opciones aptas para operación en entornos urbanos o sensibles

• Bajo consumo energético
  • Turbosoplante de accionamiento directo con regulación por inversor para optimizar el consumo
  • Turbocompresor multietapa de diseño aeronáutico para un mejor rendimiento
  • Esclusa VIGAN para evacuación estanca y mínimas pérdidas
  • Tuberías de descarga optimizadas para limitar pérdidas de presión

• Pluma hidráulica
  • Sistema hidráulico seguro y fiable para elevar/retirar la pluma desde el buque
  • La pluma puede elevar una cargadora compacta para tareas de mantenimiento

• Seguridad por diseño
  • Incluye estudio ATEX, análisis de riesgos y expediente CE en la documentación estándar
  • Seguridad conseguida mediante principios de diseño mecánico sin dependencia de sistemas electrónicos complejos
  • Ingeniería adaptada al sitio para viento, sismos y otras restricciones locales

• Mayor eficacia
  • Alta eficiencia de descarga con reducciones limitadas de capacidad durante las operaciones de limpieza del buque

Proyectos / Referencias típicas

• Casablanca, Morocco – NIV 800 tph / 750 kW on rails (2017)
• Rio de Janeiro, Brazil – Two NIV 300 tph / 250 kW on rails (2018)
• Port Sudan, Sudan – NIV 600 tph / 500 kW with gantry on rubber wheels (2015)
• Dunkerque, France – NIV 600 tph / 500 kW on gantry on rails (2017)
• Calaca, Philippines – Two NIV 600 tph / 500 kW on gantry on rails (2017)
• Yanbu, Saudi Arabia – Two NIV 500 tph / 400 kW with gantry on rails (2021)
• Taichung, Taiwan – NIV 500 tph / 400 kW with gantry on rails (2020)
• Chattogram, Bangladesh – NIV 200 tph / 160 kW with gantry on rails (2021)
• Durban Port, South Africa – Two NIV 600 tph / 500 kW with gantry on rails (2022)

Características / Especificaciones técnicas

• Serie de producto: NIV
• Tipo de equipo: descargador neumático para buques (tipo succión)
• Componentes principales: sala de máquinas, pluma en celosía tubular, tuberías de aspiración, corona giratoria, gran filtro autonetejante
• Superficie de filtrado: 68–400 m² (sistema por impulsos, sin piezas móviles)
• Capacidades típicas: 200–800 tph según configuración
• Potencias típicas: 160–750 kW según capacidad
• Configuraciones de instalación: en raíles, pórtico sobre raíles, pórtico sobre ruedas de goma, pórtico fijo, sobre neumáticos/ruedas
• Materiales y protección al desgaste: aleaciones de alta resistencia para esclusas y tuberías
• Sistema de aire: turbosoplante de accionamiento directo, diseño multietapa, regulación por inversor
• Estanqueidad y evacuación: esclusa VIGAN para evacuación estanca
• Vida útil/duración: dimensionado para millones de toneladas
• Seguridad y conformidad: estudio ATEX, análisis de riesgos y expediente CE incluidos; diseño adaptado al sitio (viento/sísmico)
