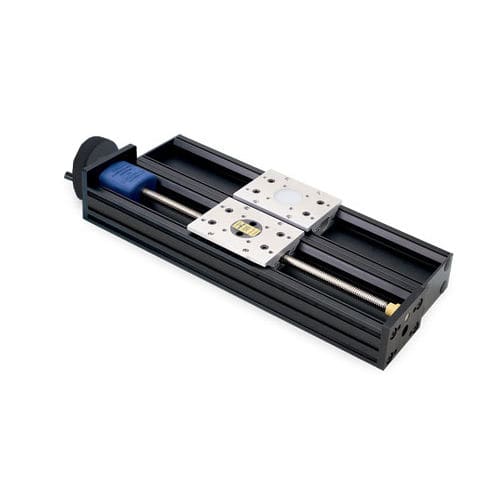

Platina de posicionamiento lineal BiSlide®MT10 series

manualde cola de golondrinamodular

Los sistemas de posicionamiento multieje de gran precisión pueden ensamblarse rápida y fácilmente utilizando los conjuntos manuales BiSlide de Velmex. Hay disponibles varias versiones de accionamiento manual, incluyendo los conjuntos verticales de movimiento libre, husillo de avance con pomo y manivela, tándem y pomo lateral. El diseño modular de la etapa de posicionamiento Velmex BiSlide la hace altamente configurable para una multitud de aplicaciones de control de movimiento diferentes. El conjunto manual BiSlide está disponible en una selección de distancias de desplazamiento lineal de hasta 84 pulgadas. Construido con una capa dura anodizada, cola de milano de aluminio y cojinetes de PTFE de movimiento suave; BiSlides proporciona una mayor rigidez para una vida útil más larga y un movimiento más preciso. Los BiSlides tienen una capacidad de carga de 300 lbs. (136 kg.) horizontalmente y 100 lbs. (45,4 kg.) verticalmente. La precisión de la línea recta es de 0,003" (0,076 mm) en toda la distancia de desplazamiento. La repetibilidad es de 0,0002 pulgadas (0,005 mm) Debido a que los componentes BiSlide son intercambiables, pueden reconfigurarse fácilmente a medida que surja la necesidad. Los sistemas de uno, dos y tres ejes se crean simplemente atornillando componentes estándar utilizando las ventajas de los marcos de ranuras en T.
