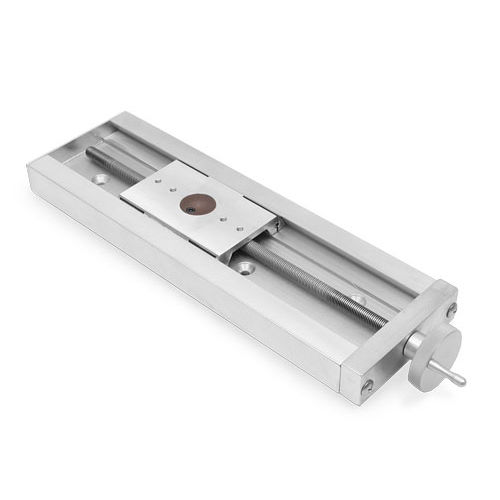

Platina de posicionamiento lineal UniSlide®A40

manualde un ejede cola de golondrina

La platina UniSlide de la serie A40 tiene una anchura de cuerpo de 4 pulgadas, una longitud de deslizador de 4 pulgadas y soporta una carga horizontal de 100 libras. La A40 puede desplazarse hasta 38" con el carro deslizante de 4". El A40 es muy versátil para una variedad de aplicaciones. Los UniSlides de la serie A40 se componen de una base de cola de milano extruida de aleación de aluminio con guías opuestas en V de 60 grados. Un carro de aleación de aluminio que se desliza por las guías de cola de milano de la base. Los husillos están limitados y soportados por cojinetes de empuje de acero y un anillo de retención. La tuerca de accionamiento del husillo es una tuerca de tensión ajustable fabricada en Delrin que proporciona una baja fricción y una holgura mínima. La serie A40 de UniSlide está disponible en 10 modelos/estilos. Hay disponibles siete pasos de husillo y configuraciones de avance rápido. La serie UniSlide y los estilos que se indican a continuación se combinan para crear un modelo de conjunto UniSlide completo. Se pueden añadir opciones y accesorios adicionales (Ver Opciones/Accesorios). Las opciones estándar de estilo/modelo para los conjuntos de la serie UniSlide A40 incluyen: Modelo de deslizamiento libre - El conjunto UniSlide más sencillo en el que el deslizador se mueve a mano. Cuenta con un cojinete lineal de cola de milano para un movimiento suave. Modelos de accionamiento por husillo - El movimiento de la corredera se controla mediante un husillo. Hay una variedad de diferentes diámetros de husillos disponibles de 3/8″ a 1/2″ y 10 mm. Cada uno tiene diferentes índices de avance. Modelos de perilla graduada - La posición de la carga útil se mide combinando las lecturas de la escala lineal y la perilla grabada o el dial de tambor. Mide la posición de 0,001″ o 0,01 mm. Modelos de escala y vernier de tornillo - Incluye una escala inglesa o métrica de precisión en la base y un vernier desplazado en el deslizador.
