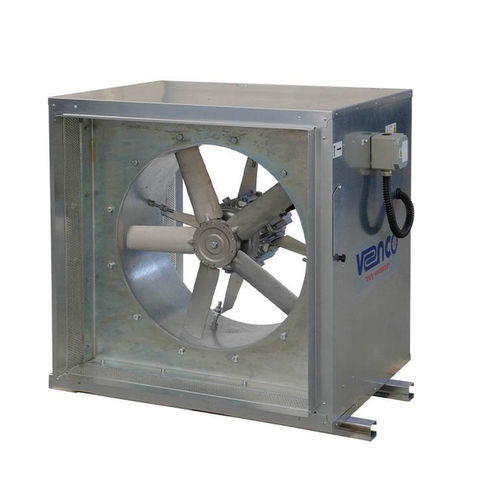

Ventilador axial VAX-H

industrialcomercialcon álabes regulables

Descripción general
Los ventiladores axiales con carcasa VENCO (serie VAX-H) están diseñados para aparcamientos, metros, aplicaciones frigoríficas, ventilación minera y ventilación industrial/comercial general. La gama ofrece combinaciones de palas y cubos seleccionables y ángulos de pala ajustables para adaptar el ventilador al rendimiento requerido. La carcasa de doble pared con 50 mm de lana de roca proporciona aislamiento acústico y térmico. Todos los componentes de servicio son accesibles mediante una puerta de mantenimiento.

Características

• Diámetros de impulsor de Ø 400 mm a Ø 1.400 mm
• Carcasa interior en chapa galvanizada por inmersión y carcasa exterior en chapa galvanizada
• Impulsores de aluminio fundido con ángulo de pala ajustable
• Perfil aerodinámico de los impulsores para alta eficiencia y bajo ruido
• Cubos de ventilador de aleación de aluminio inyectado
• Control de capacidad mediante varias combinaciones cubo‑pala y ángulos de pala ajustables
• Aislamiento acústico y térmico con lana de roca de 50 mm
• Caja de bornes IP67 situada fuera de la carcasa exterior
• Motores eléctricos con protección IP55 y aislamiento clase F
• Alimentaciones disponibles: 230 V monofásico 50 Hz y 380 V trifásico 50 Hz
• Rango de temperatura de funcionamiento: -20°C a 60°C

Accesorios

• NRDO compuerta circular antirretorno para ventiladores axiales
• Trampa de inspección ACD
• Variadores de frecuencia

Especificaciones técnicas

• Áreas de aplicación: aparcamientos, metros, refrigeración, ventilación minera y ventilación industrial/comercial general
• Carcasa: doble pared con 50 mm de lana de roca para aislamiento acústico y térmico
• Rango de tamaño: diámetros de impulsor de 400 mm a 1.400 mm
• Impulsores: aluminio fundido, ángulo de pala ajustable; perfil aerodinámico para alta eficiencia y bajo ruido
• Cubos: aleación de aluminio inyectado
• Control de capacidad: múltiples combinaciones cubo‑pala y ángulos de pala ajustables
• Mantenibilidad: todos los equipos accesibles mediante puerta de servicio
• Caja de bornes: IP67, ubicada fuera de la carcasa exterior
• Motores: protección IP55, aislamiento clase F
• Opciones de alimentación: 230 V monofásico 50 Hz y 380 V trifásico 50 Hz
• Rango de temperatura de funcionamiento: -20°C a 60°C
