Machón de aislamiento PGS

con bridade caucho de siliconapara SF6

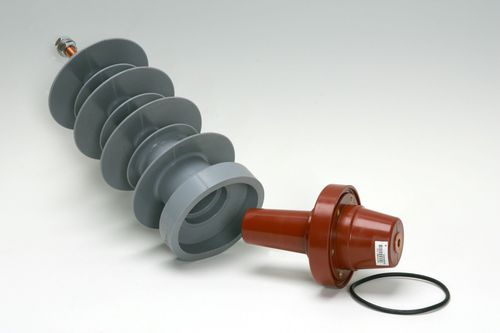

Casquillo para aplicaciones exteriores que utilizan sistemas de aislamiento de SF6. Se compone de dos partes: A, casquillo de epoxi rojo que constituye el núcleo del aislante con una sólida resistencia mecánica y adecuado para el uso de SF6. B, cubierta de caucho de silicona que garantiza grandes prestaciones aislantes en entornos altamente contaminados. El casquillo de resina "A" puede utilizarse solo gracias a su conexión EN 50181 tipo C. Debe conectarse con la cubierta de silicona "B" o con la terminación del cable antes de poner en funcionamiento el equipo eléctrico. El casquillo de resina se suministra con una junta tórica de EPDM y una tapa de seguridad de plástico para el cono de conexión C, mientras que la parte B se suministra con una pequeña bolsa de grasa de silicona y un juego de tuercas/arandelas de cobre niquelado para la conexión del cable exterior. Debe fijarse al depósito mediante seis racores de latón OT58. APLICACIONES Interior y exterior, dispositivos aislados en SF6. DATOS TÉCNICOS Tensión máxima de los equipos (Um): 24kV - 36kV Corriente nominal (Ir): 400A - 630A
