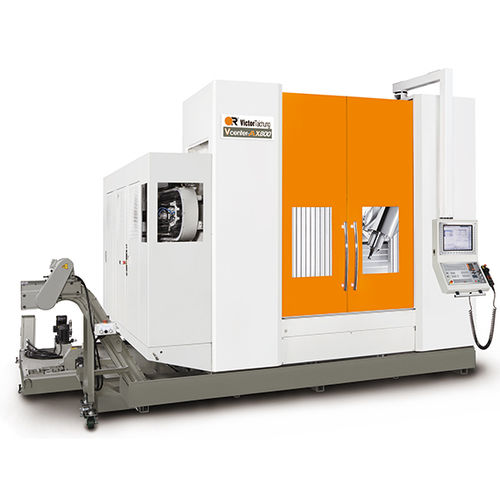

Centro de mecanizado CNC 5 ejes VCENTER-X800

verticalcon mesa rotativapara corte

Centro de mecanizado vertical de cinco ejes VCENTER-AX800 (mecanizado en 5 ejes) Con la mesa giratoria construida junto a la mesa fija, este innovador centro de mecanizado vertical modelo Vcenter-AX800 está equipado con un cabezal giratorio en la columna de desplazamiento para realizar mecanizados de 5 ejes en grandes piezas (diámetro hasta 1000 mm). El mecanismo Roller-cam-drive® para ambos ejes rotativos asegura suficiente rigidez para el mecanizado pesado de 4+1 ejes, y la alta velocidad de rotación ayuda a reducir el tiempo total del ciclo en comparación con el mecanismo convencional de engranaje sinfín. El cabezal giratorio (eje B) y la mesa giratoria (eje C) facilitan el mecanizado en 5 ejes de piezas grandes, de hasta 1000 mm de diámetro. La mesa del eje C está sujeta con un alto par de apriete de 3433 Nm para cortes pesados. El cabezal giratorio del eje B incluye un acoplamiento Hirth con un diámetro de 1° incrementando aún más la rigidez y la capacidad de mecanizado en 4+1 ejes. Husillo BBT-40 15000rpm (22kW)
