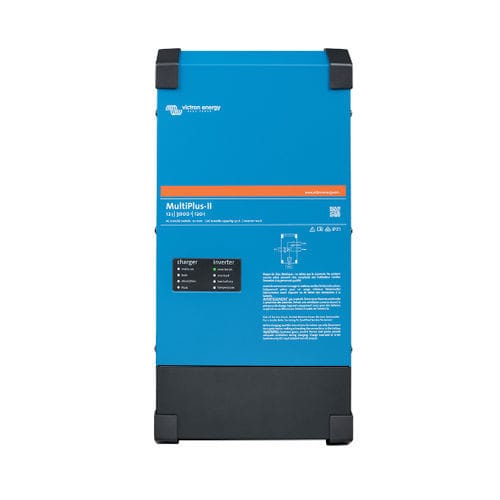

Cargador/ondulador paralelo MultiPlus-II

DCACmonofásico

El MultiPlus-II 2x 120 V es la solución móvil en una sola unidad para aplicaciones de fase dividida estándar de Norteamérica de 50 A 120/240 VCA. Ya se alimente desde la red o desde un generador, el MultiPlus-II 2x 120 V puede aceptar y passthrough (el inversor/cargador está encendido, pero el componente inversor está desactivado, de modo que la energía viene de la entrada de CA) las dos líneas de un suministro de 120/240 V, con la posibilidad de usar los 50 A completos para cargar y proporcionar CA a las cargas. Cuando se conecte a un suministro monofásico de 120 V, la entrada L1 del MultiPlus-II 2x 120 V aceptará la alimentación entrante para carga y passthrough, al tiempo que combinará las salidas L1 y L2 para 120 V monofásica en cada línea. El MultiPlus pasará a funcionamiento de inversor cuando no haya fuente CA disponible. La salida del inversor también es monofásica de 120 V. En modo inversor, el MultiPlus-II 2x 120 V conecta ambas líneas L1 y L2 internamente para proporcionar 120 VCA a cargas conectadas a cualquiera de las salidas. Por lo tanto, en todos los casos de conexión, los dos lados de un panel de distribución recibirán 120 V. Sin embargo, los 240 VCA solo están disponibles cuando el MultiPlus se alimenta con una fuente de fase dividida de 120/240 VCA. Esto impide que cargas pesadas como calentadores de agua o equipos de aire acondicionado de 240 V descarguen la batería.
