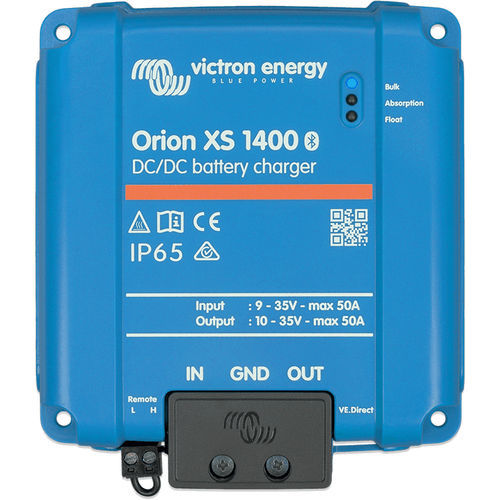

Convertidor DC/DC montado sobre bastidor Orion XS

de vehículoindustrialpara aplicaciones marinas

Resumen
El cargador CC-CC Orion XS utiliza la potencia del motor para cargar la batería de servicio, combinando elevada potencia de carga con un diseño ultracompacto y resistente. Disponible en versiones monovoltage de 12 V y en el modelo mixto 1400 (12 V / 24 V), admite configuraciones de doble batería y puede funcionar como convertidor CC‑CC para sistemas de tensión mixta.

Características principales

• Cargador CC-CC de alta potencia y tamaño ultracompacto para espacios reducidos y calientes
• Eficiencia de carga hasta el 98,5 %
• Detección de motor en marcha para evitar carga con motor apagado
• Limitación de corriente de entrada para proteger alternadores, incluidos alternadores inteligentes
• Tensión y corriente de carga totalmente configurables para litio y químicas de plomo (AGM, Gel, inundada)
• Ocho preajustes de batería; totalmente personalizables vía VictronConnect
• Soporte de funcionamiento en paralelo para aumentar la corriente de salida total
• PCB de aluminio que actúa como disipador, manteniendo la potencia nominal hasta 40°C antes de reducción térmica
• Carcasa electrónica con protección IP65 y protecciones eléctricas completas

Monitorización y conectividad

• Configuración mediante VictronConnect (Bluetooth) con actualizaciones de firmware
• Red VE.Smart para intercambio inalámbrico de datos y compensación tensión/temperatura
• Puerto VE.Direct para comunicación por cable con GX/monitorización remota (VRM) y soporte DVCC
• Monitorización remota e integración VRM opcionales para alertas del sistema

Aplicaciones

• Vehículos recreativos (autocaravanas, campers)
• Vehículos profesionales, de emergencia y de servicio
• Instalaciones marinas y embarcaciones
• Sistemas off-grid y de respaldo

Modelos y variantes

• 12/12-50A (aprox. 700 W)
• 12/12-70A (aprox. 1000 W)
• 1400 modelo mixto (aprox. 1400 W; conversión 12 V / 24 V)

Protecciones y fiabilidad

• Limitación de corriente de entrada para proteger alternador y batería de arranque
• Protecciones contra sobrecarga, cortocircuito, sobretemperatura y sobrecarga de batería
• Apagado a baja temperatura y protección por subtensión para proteger baterías de litio
• Detección de motor en marcha para evitar carga innecesaria con motor apagado

Especificaciones técnicas

• Nombre de la serie / modelo: Orion XS
• Eficiencia de carga: hasta 98,5 %
• Potencia nominal (típ.): ~700 W (12/12-50A), ~1000 W (12/12-70A), ~1400 W (1400)
• Temperatura de funcionamiento: potencia nominal hasta 40 °C antes de reducción térmica
• Carcasa / protección electrónica: carcasa electrónica con clasificación IP65
• Algoritmo de carga: multi-etapas inteligentes (4) con preajustes para litio, AGM, Gel, inundada; personalizable vía app
• Conectividad: VE.Smart, puerto VE.Direct, configurable mediante VictronConnect
• Funcionamiento en paralelo: soportado para aumentar la corriente de carga
• Preajustes de batería: 8 preajustes integrados y ajustes personalizables
• Protecciones: limitación de corriente de entrada, sobrecarga, cortocircuito, sobretemperatura, apagado por baja temperatura, reinicio por recuperación de tensión
