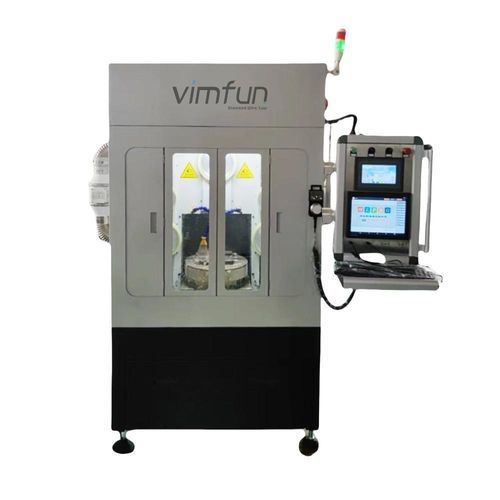

Máquina de corte de hilo SGRI 20

con hilo diamantadopara cerámicapara espuma

Resumen del producto
La máquina de corte en anillo CNC SGRI 20 es una sierra de hilo CNC multifuncional diseñada para el corte preciso de piezas pequeñas y complejas. Combina corte automatizado, importación de archivos CAD y un eje rotatorio 4.º para procesar piezas cilíndricas y multifacéticas de hasta 200 x 200 x 200 mm. Adecuada para vidrio óptico, cerámica técnica, joyería y componentes de ingeniería de precisión que requieren repetibilidad y geometrías complejas.

Características clave de SGRI 20

• Corte automatizado: Corte totalmente automatizado para realizar cortes capa por capa consistentes y reducir la manipulación manual.
• Importación CAD: Soporta archivos DXF, DWG y STP para cortar perfiles 2D/3D complejos y acelerar la creación de prototipos.
• Eje rotatorio para corte poligonal: Eje rotatorio 4.º integrado para cortar con precisión anillos, tubos y formas facetadas.
• Capacidad de pieza compacta: Admite piezas de hasta 200 x 200 x 200 mm y espesores de corte hasta 200 mm.
• Sistema de control de alta precisión: Control CNC compatible con G-code para trayectorias de herramienta precisas y repetibilidad de ±0,03 mm.
• Compatibilidad de materiales: Procesa vidrio óptico, cerámicas industriales, metales preciosos y no ferrosos, plásticos, espumas y compuestos.
• Interfaz fácil de usar: Software basado en Windows con conectividad USB plug-and-play para una configuración rápida.
• Construcción robusta: Bastidor de acero soldado para minimizar vibraciones durante operaciones a alta velocidad.
• Accesorios opcionales: Mesa giratoria para corte 3D avanzado y sistemas de refrigeración para ciclos prolongados.

Funciones

• Corte automático
• Corte de poliedros
• Corte de contornos complejos
• Combinación de las funciones SG 20, SGR 20 y SGI 20 en una sola unidad

Aplicaciones típicas

• Cerámica técnica: procesado de alúmina (Al₂O₃), nitruro de aluminio (AlN) y otras cerámicas sinterizadas utilizadas en módulos RF, electrónica de potencia y substratos térmicos.
• Joyería: fabricación de anillos intrincados, colgantes y grabados personalizados en oro, plata o latón.
• Arte y diseño: producción de esculturas 3D detalladas, prototipos y piezas decorativas en espumas, plásticos y metales blandos.
• Corte químico / prismas: corte preciso de prismas ópticos en vidrio, cuarzo o polímeros especializados para espectroscopía y ensayos.
• Ingeniería de precisión: piezas pequeñas y complejas para aeroespacial, automoción o médico, incluidas piezas metálicas gruesas hasta 200 mm.

Comparación de métodos de corte (resumen)
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

Especificaciones técnicas

• Longitud máxima de pieza (mm): 200
• Ancho máximo de pieza (mm): 200
• Altura máxima de pieza (mm): 200
• Recorrido eje Y de la mesa (mm): 200
• Recorrido eje Z de la mesa (mm): 220
• Velocidad máxima del hilo diamantado (m/s): 51
• Incremento mínimo de avance Y (mm): 0.01
• Incremento mínimo de avance Z (mm): 0.01
• Precisión de posicionamiento repetido Y (mm): 0.01
• Precisión de posicionamiento repetido Z (mm): 0.01
• Consumo total de energía (kW): 1.5
• Alimentación: 220V 50Hz
• Tamaño de la máquina (mm): 1044 × 950 × 1810
• Peso de la máquina (kg): 720
• Rango de rotación de la mesa de carga: 0 - 360 grados
