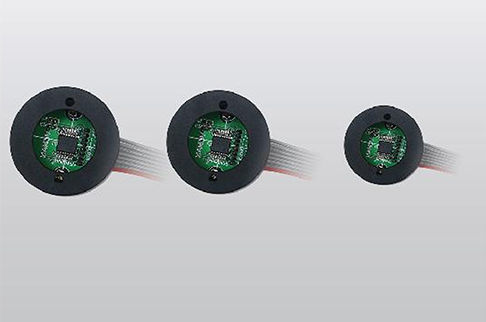

Encoder rotativo incremental magnéticocon salida digitalLine Driver
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- magnético
- Señal de salida
- con salida digital, Line Driver
- Tensión de alimentación
- 5 V CC
- Aplicaciones
- para la industria, para motor, para OEM, para la robótica
- Otras características
- de tamaño pequeño, programable, para retroalimentación de motor, 3 canales
- Resolución de los codificadores incrementales (pulsos/revolución)
Máx.: 4.096 unit
Mín.: 256 unit
- Diámetro de la carcasa
22 mm
(0,87 in)- Velocidad de rotación
Máx.: 20.000 rpm
(125.664 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)
Descripción
Características:
Parámetros del producto:
Manual del producto:
Aplicaciones:
- Sensor rotativo magnético, 3 canales (ABI)
- Interfaz de salida: ABI (TTL)
- Configuración programable: posición cero y líneas ABI por revolución
- Recuentos de impulsos seleccionables (ABI): 4096, 2048, 1024, 512, 256 ppr
- Driver de línea diferencial opcional de cuatro canales (EN22AL / EN22BL) con salidas complementarias
Parámetros del producto:
- Modelo: Magnetic encoder, 3 channels, Line Driver, 4096 CPT
- Diámetro: 22 mm
- Líneas por revolución (LPR): 256–4096
- Recuentos de pulsos (ABI): 4096, 2048, 1024, 512, 256 ppr
- Velocidad máx.: 20.000 RPM
- Tensión de alimentación: 5 V
- Señal de salida: TTL (ABI)
- Tipo de encoder: Magnético
- Especificación: Manual del producto disponible (PDF)
- CAD: No proporcionado
- CAD 3D: No proporcionado
Manual del producto:
- Título: Magnetic encoder,3 channels,Line Driver,4096 CPT
- Formato: PDF
- Versión: 20260311
- Fecha: 2026-03-11
Aplicaciones:
- Integración en control de movimiento rotativo industrial, servomotores y sistemas de realimentación
- Uso en robótica, transportadores y líneas de montaje automatizadas
- Adecuado para integración OEM que requiere un encoder compacto de 22 mm de diámetro
- Opciones programables que facilitan la calibración e integración con controladores compatibles ABI
