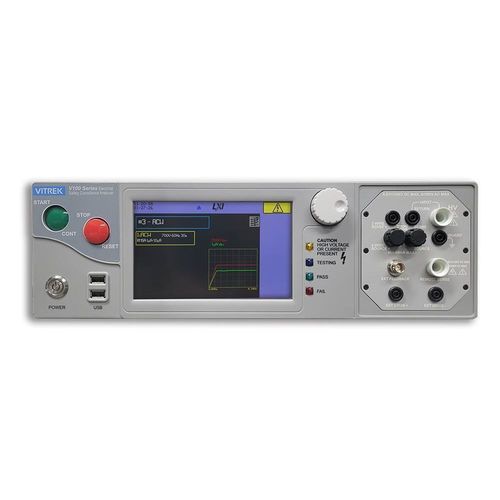

Probador hipot DC V10X

CAde alta tensiónde conformidad eléctrica

Descripción general
La serie Vitrek V10X es una plataforma avanzada de ensayos de seguridad eléctrica para entornos de producción y laboratorio. Ofrece capacidad multiensayo: hipot AC, hipot DC, resistencia de aislamiento (IR), ensayo de puesta a tierra y medidas de baja resistencia en 4 hilos. Preparada para automatización con soporte SCPI nativo, generación de informes PDF integrada y control escalable de canales de conmutador de alta tensión para sistemas multi‑punto.

Características clave

• Hipot AC hasta 10 kVrms estándar; Hipot DC hasta 15 kV estándar; booster AC externo de 30 kV opcional
• Opciones de salida AC de alta potencia (100 mA, 200 mA; opción 500 VA en modelos compatibles)
• Fuente DC de alta corriente hasta 50 mA para carga rápida de DUTs de alta capacitancia
• Ensayo de puesta a tierra integrado hasta 40 A RMS en modelos aplicables
• Resolución de fuga en picoamperios (100 pA) que permite lecturas en TΩ
• Tecnología de medida DSP con análisis de ángulo de fase para separar fuga resistiva y capacitiva
• Detección de arco de banda ancha configurable con umbrales duales (tiempo y amplitud) y detección de ruptura rápida <150 μs
• Pantalla táctil a color con edición gráfica de secuencias y gráficos de medición en tiempo real
• Secuencias multi‑paso configurables: más de 1.000 pasos que soportan rampas, esperas, IR multinivel y multi‑dwell sin volver a cero
• Control directo de hasta 1.600 canales de conmutador de alta tensión para matrices de prueba extensas
• Conectividad: Ethernet (LAN), USB, RS‑232, E/S digitales; GPIB opcional; interfaz web integrada y configuración Wi‑Fi
• Generación de informes PDF integrada y exportación CSV para documentación lista para auditoría con marca de tiempo, ID de operador y trazabilidad completa
• Arquitectura de seguridad en capas: Ground Fault Interruption (GFI), Safety Fault Interlock (SFI™) y Test Lead Safety Sense (TLSS™)
• Diseñado para cumplimiento con UL, IEC, CSA, MIL‑STD y DO‑160 (400 Hz)
• Fabricado en EE. UU.; garantía estándar de 2 años

Capacidades (resumen)
Hipot AC - Rango por modelo: V101–V104: 20 V–6 kV; V105–V108: 50 V–10 kV; opción externa AC‑30 hasta 30 kV AC
Hipot AC - Corriente máxima estándar: típicamente 50 mA; 100 mA o 200 mA disponibles con opciones; opción 500 VA para mayor potencia
Hipot DC/IR - Rango por modelo: V101–V102: 20 V–6 kV; V103–V106: 50 V–11 kV; V107–V108: 50 V–15 kV
Hipot DC - Corriente DC máxima: típicamente hasta 50 mA (dependiente del modelo/opciones)
Medición IR: resolución en picoamperios soportando rango TΩ
Puesta a tierra: integrada hasta 40 A RMS en modelos seleccionados
Ohmímetro 4 hilos: mediciones rápidas de 5 dígitos hasta 100 μΩ; rangos hasta 100 kΩ

Software y documentos incluidos/disponibles
Creación de informes PDF integrada y exportación CSV. Software QT Insite para PC disponible (licencia opcional) para automatización, gestión de secuencias y datos.

Accesorios y opciones (ejemplos)

• Booster AC‑30 externo (opción 30 kV AC)
• Opción 500 VA de alta potencia y opción AC‑2 (2 kV/200 mA)
• Interfaz GPIB opcional
• Configuraciones de terminales traseras, kit de montaje en rack, recintos de seguridad
• Arranques/paradas remotos pie/mano, juegos de cables HV, sondas de puesta a tierra y cables Kelvin

Especificaciones técnicas

• Tensión de ensayo AC: hasta 10 kVrms estándar; ampliable a 30 kVrms con opción AC‑30
• Tensión de ensayo DC: hasta 15 kV estándar en modelos de mayor especificación
• Corriente de salida AC: 50 mA estándar; opciones de 100 mA, 200 mA; capacidad 500 VA en modelos compatibles
• Corriente de fuente DC: hasta 50 mA (dependiendo del modelo)
• Puesta a tierra: integrada hasta 40 A RMS en modelos aplicables
• Resolución de corriente de fuga: 100 pA
• Medición de ángulo de fase: componentes en fase y en cuadratura con precisión ±0,05° RMS (típ.)
• Detección de arco: umbrales de amplitud y ancho de pulso configurables (ancho 4–30 μs seleccionable)
• Detección de ruptura: respuesta rápida <150 μs
• Memoria de secuencias: más de 1.000 secuencias multi‑paso, multi‑dwell y rampas; almacenamiento no volátil
• Interfaces: Ethernet LAN, USB Host, RS‑232, E/S digitales; GPIB opcional; conjunto de comandos SCPI
• Funciones remotas: interfaz web integrada y configuración Wi‑Fi para monitorización y gestión
• Informes: generación de PDF integrada, exportación CSV, marca temporal, ID de operador y trazabilidad completa
• Seguridad: GFI, SFI™ <1 ms apagado, TLSS™ verificación continua
• Normas: UL, IEC, CSA, MIL‑STD y DO‑160 (400 Hz)
• Medición de resistencia: 4 hilos Kelvin hasta 100 μΩ con compensación automática de conductores
• Dimensiones/peso: aprox. 132 mm H × 432 mm A × 457 mm P; peso neto ≈9 kg (según modelo/opciones)
• Condiciones de funcionamiento: 0 °C a 50 °C; humedad hasta 85 % HR sin condensación; altitud hasta 7 000 ft
• Alimentación: 105–265 VAC (45–450 Hz); capacidad mínima 500 VA (750 VA con opción alta potencia)
• Firmware: actualizable para mejoras y actualizaciones de conformidad
