Relé de protección de sobreintensidad VIPAM3500

de sobretensiónde sobrefrecuenciade subfrecuencia

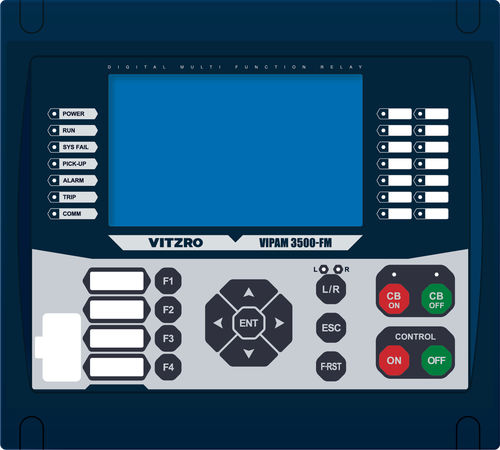

VIPAM3500 (Dispositivo Electrónico Integrado) es un relé de protección digital que permite una medición de alta precisión y un relé de protección para equipos de distribución de energía. El panel de distribución se ha compactado mediante la conexión de varias funciones de protección con algoritmos DSP y funciones lógicas de alta velocidad para permitir una ingeniería flexible. 7 "TFT-LCD(HD) se utiliza para comprobar diversa información y Touchpad se utiliza para simplificar la configuración de la operación, proporcionando coreano o Inglés y los operadores pueden utilizar fácilmente el dispositivo con un método de operación intuitiva. Se aplican los protocolos MODBUS y DNP3.0, ampliamente utilizados en instalaciones industriales, y la red es redundante para garantizar la fiabilidad de la comunicación. Se utiliza un programa de gestión en el PC para el ajuste de valores del IED, el diseño lógico, la supervisión de valores, el control de salidas, etc. El puerto RS232 en frente del VIPAM3500 utiliza el software HMI del PC para soportar servicios adicionales incluyendo el ajuste del dispositivo, medición, monitorización de potencia y guardar/modificar/recuperar valores [factores de relé]. Además, se pueden comprobar los Datos de Onda de Fallo para analizar la información relevante del relé. Un terminal de salida de voz en la parte trasera se utiliza para comprobar de forma remota el estado de la línea de alimentación, y si el módem inalámbrico está instalado, los eventos y el estado de fallo de la línea de alimentación basado en IED se pueden enviar a través de un dispositivo móvil con el fin de hacer frente a las situaciones de emergencia con prontitud.
