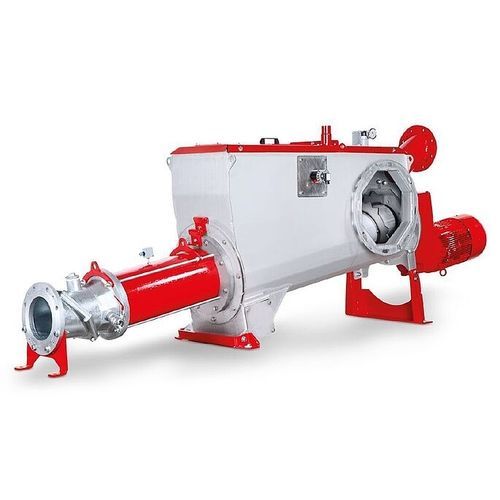

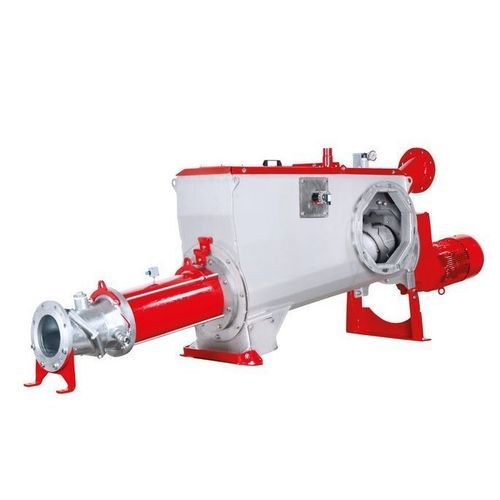

Sistema de alimentación automático CC-Mix

eléctricopara fluidos abrasivospara fluido viscoso

Resumen

• Macera biomasa sencilla de forma rentable para obtener una suspensión orgánica homogénea
• Separador de cuerpos extraños integrado elimina materiales pesados antes de la bomba
• Diseño compacto y control sencillo para facilitar la integración y las modernizaciones
• Una unidad CC‑Mix puede alimentar varios digestores
• Repuesto rápido de piezas de desgaste in situ mediante el concepto QuickService

Resumen de aplicación
El CC‑Mix es un sistema de alimentación líquida eficiente en consumo energético para preparar materias sólidas fluidas a ligeramente pastosas (p. ej. ensilado de maíz, pulpa de remolacha, harinas de cereales, residuos de frutas y verduras, estiércol de gallina seco) en una suspensión homogénea y bombeable adecuada para la alimentación de digestores. Está diseñado para minimizar el consumo de energía garantizando una preparación óptima para la fermentación.

Diseño y principio de funcionamiento
El CC‑Mix combina una bomba de cavidad progresiva de la serie CC con una cámara de mezcla sobredimensionada. Los sólidos se introducen en la cámara mediante un tornillo de alimentación (entrada lateral o superior). Se añade líquido (por ejemplo digestato de recirculación) en la entrada de la cámara. El eje mezclador transporta y dispersa activamente los sólidos en el líquido para evitar capas flotantes y producir una suspensión homogénea y bombeable.

Rendimiento
La geometría y los componentes optimizados permiten un mezclado intensivo con bajo consumo energético. La potencia total típica para generar una buena suspensión macerada es de aproximadamente 11–15 kW, dependiendo de la configuración y del material de alimentación. Existen configuraciones con bomba de dos etapas para presiones superiores cuando se requieren.

Mantenimiento y servicio
El CC‑Mix aplica el concepto QuickService: el conjunto rotor‑estator se puede extraer y reemplazar como unidad de forma rápida. El eje de mezcla y las piezas de desgaste son accesibles y sustituibles in situ mediante operaciones manuales sencillas, reduciendo al mínimo los tiempos de parada.

Características principales

• Mezclado intensivo eficiente con bajo consumo energético
• Separador de cuerpos pesados por gravedad integrado en la base de la cámara de mezcla
• Diseño compacto para facilitar la integración y la modernización
• QuickService: reemplazo sencillo in situ del conjunto rotor/stator, sellado de eje y componentes del eje mezclador
• Motorreductor robusto, montado directamente sobre el eje (sin acoplamiento adicional)
• Cámara de mezcla, eje y partes expuestas en materiales resistentes a la corrosión
• Eje cardán protegido con dos juntas universales y funda protectora contra daños por sólidos y fibras

Opciones

• Geometría de bomba en dos etapas / multi‑etapas para mayor presión o medios abrasivos
• Unidad de control de rendimiento (PCU) con PROFINet opcional
• Pantalla táctil panorámica incorporada en la puerta del armario de control para operación local
• Paquete de control completo (hardware y software) y sensores disponibles
• Mantenimiento remoto de la PCU (actualizaciones de software y soporte remoto opcional)

Áreas de aplicación típicas
Preparación y dosificación para digestores en plantas de biogás: procesamiento eficiente de sustratos renovables y co‑sustratos energéticos como ensilado de maíz, residuos de cereales, pulpa de remolacha, residuos de frutas y verduras y estiércol seco de aves. Adecuado para instalaciones nuevas y modernizaciones; una unidad puede abastecer varios digestores.

Especificaciones técnicas

• Denominación comercial: CC‑Mix
• Modelo estándar: CC‑Mix66‑M1 — capacidad hasta 50 m³/h, presión hasta 6 bar
• Modelo potencia: CC‑Mix66‑D1 — capacidad hasta 85 m³/h, presión hasta 6 bar
• Modelo alta presión: CC‑Mix66‑M2 (dos etapas) — capacidad hasta 50 m³/h, presión hasta 12 bar
• Consumo energético típico: aprox. 11–15 kW (según material y configuración)
• Tipo de bomba: bomba de cavidad progresiva (serie CC, Cavity‑Comfort)
• Cámara de mezcla y eje: acero inoxidable resistente a la corrosión
• Separador de cuerpos extraños integrado: por gravedad, estándar
• Accionamiento: motorreductor montado directamente en eje paralelo
• Concepto de servicio: QuickService (conjunto rotor/stator abatible, fácil reemplazo de herramientas del eje mezclador)
• Automatización disponible: PCU, PROFINet, pantalla táctil, paquete completo de control, mantenimiento remoto
